Integración cerradura bluetooth
Una cerradura sin soporte del fabricante pasa a gestionarse en remoto, reaprovechando su electrónica original.
El reto
La cerradura de un establecimiento funcionaba con un módulo Bluetooth muy básico: para dar de alta o de baja a un usuario había que reiniciar toda la configuración y volver a registrar desde cero todos los mandos y teléfonos. Y la empresa responsable había dejado de dar soporte, así que el sistema estaba sin mantenimiento ni posibilidad de actualización.
Las restricciones
Sustituir la cerradura entera era la salida cara. La condición era seguir usando la electrónica original que ya estaba instalada y funcionando, añadiéndole capacidades por encima en lugar de reemplazarla.
La solución

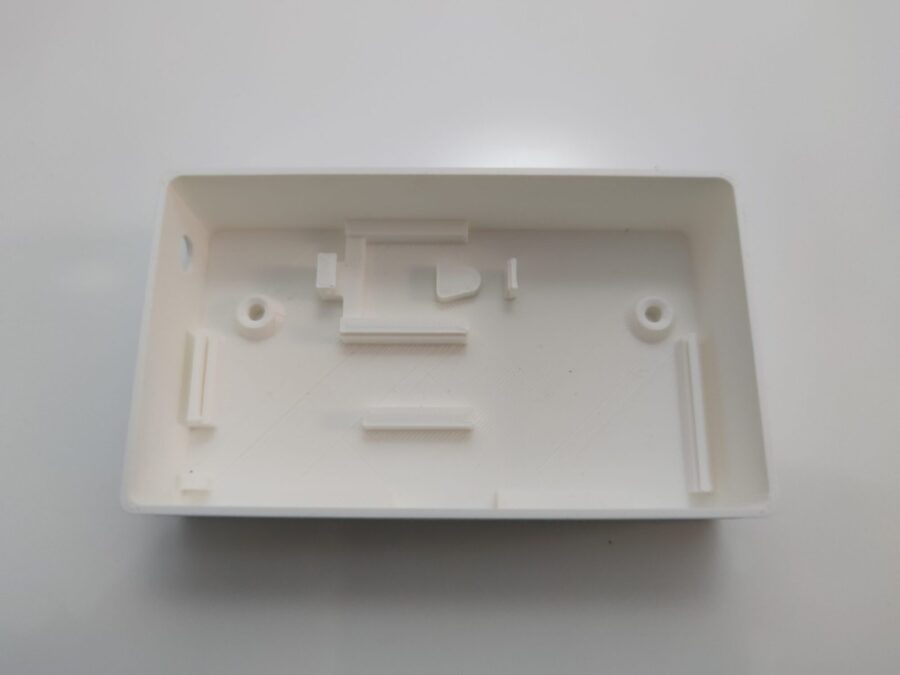

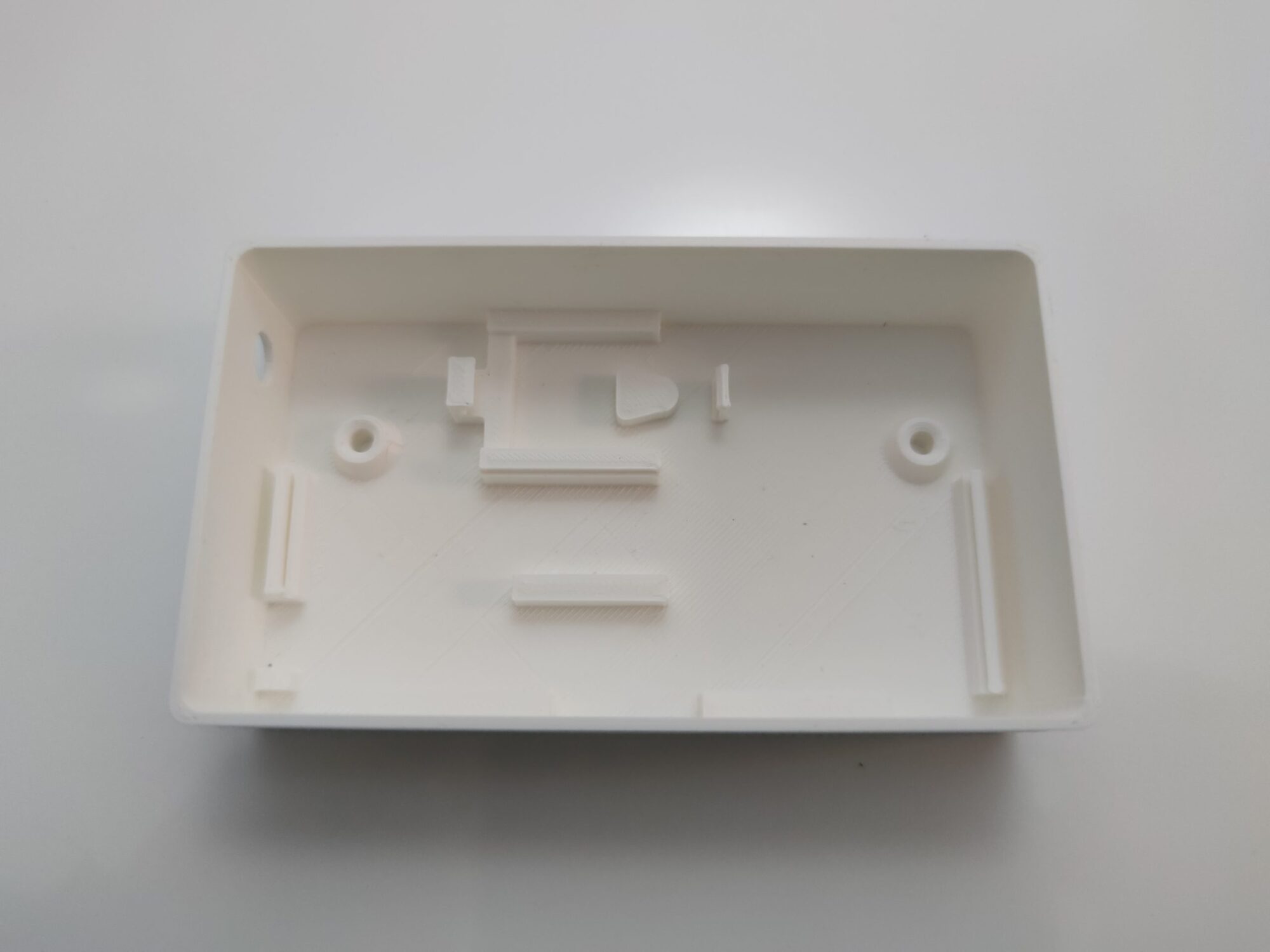

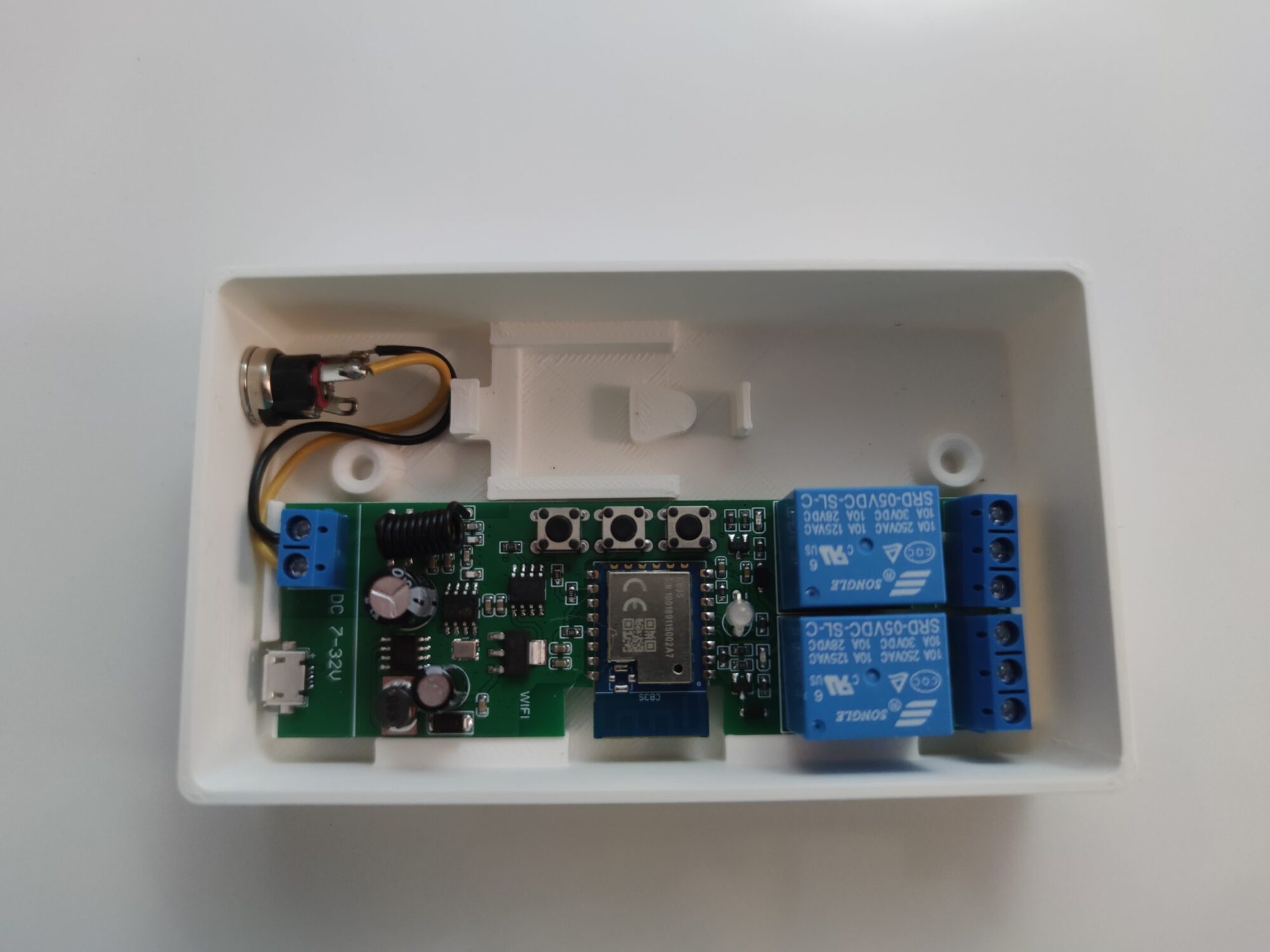

Se conserva el sistema original y se le añade en paralelo un módulo WiFi compatible con Tuya Smart, que aporta gestión remota de permisos, alta y baja de usuarios desde la aplicación, apertura sin estar presente y su propio juego de mandos RF reconfigurables en cualquier momento. La electrónica de uno de los mandos Bluetooth originales se monta dentro de una carcasa impresa a medida que aloja también el módulo WiFi con sus relés y el receptor RF.
Detalles del montaje

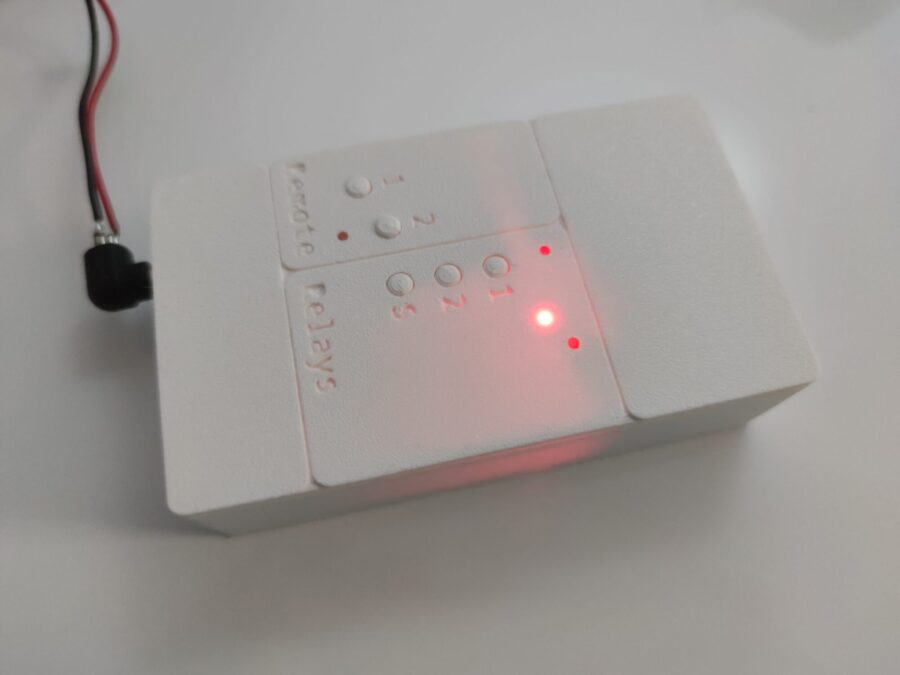

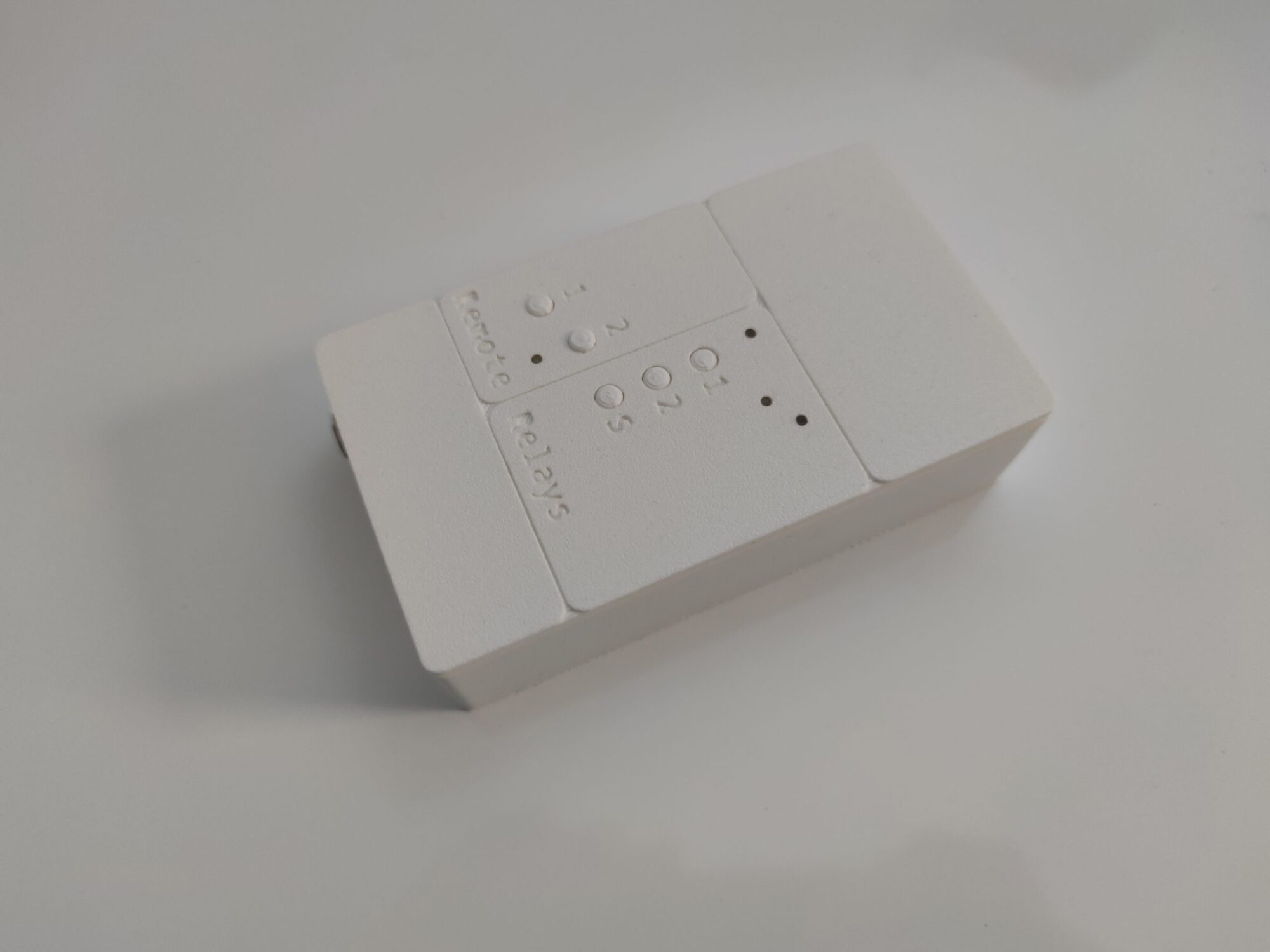

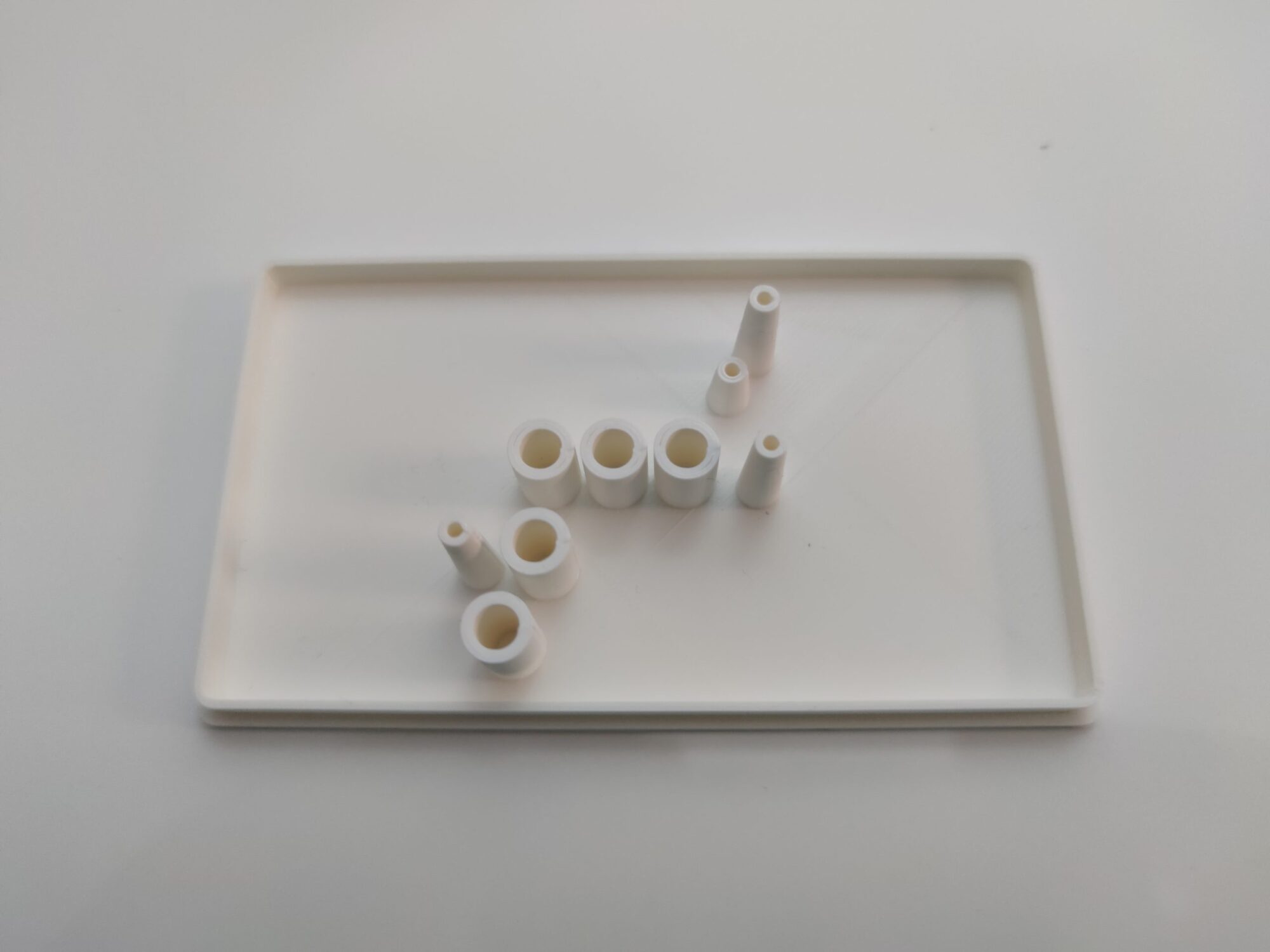

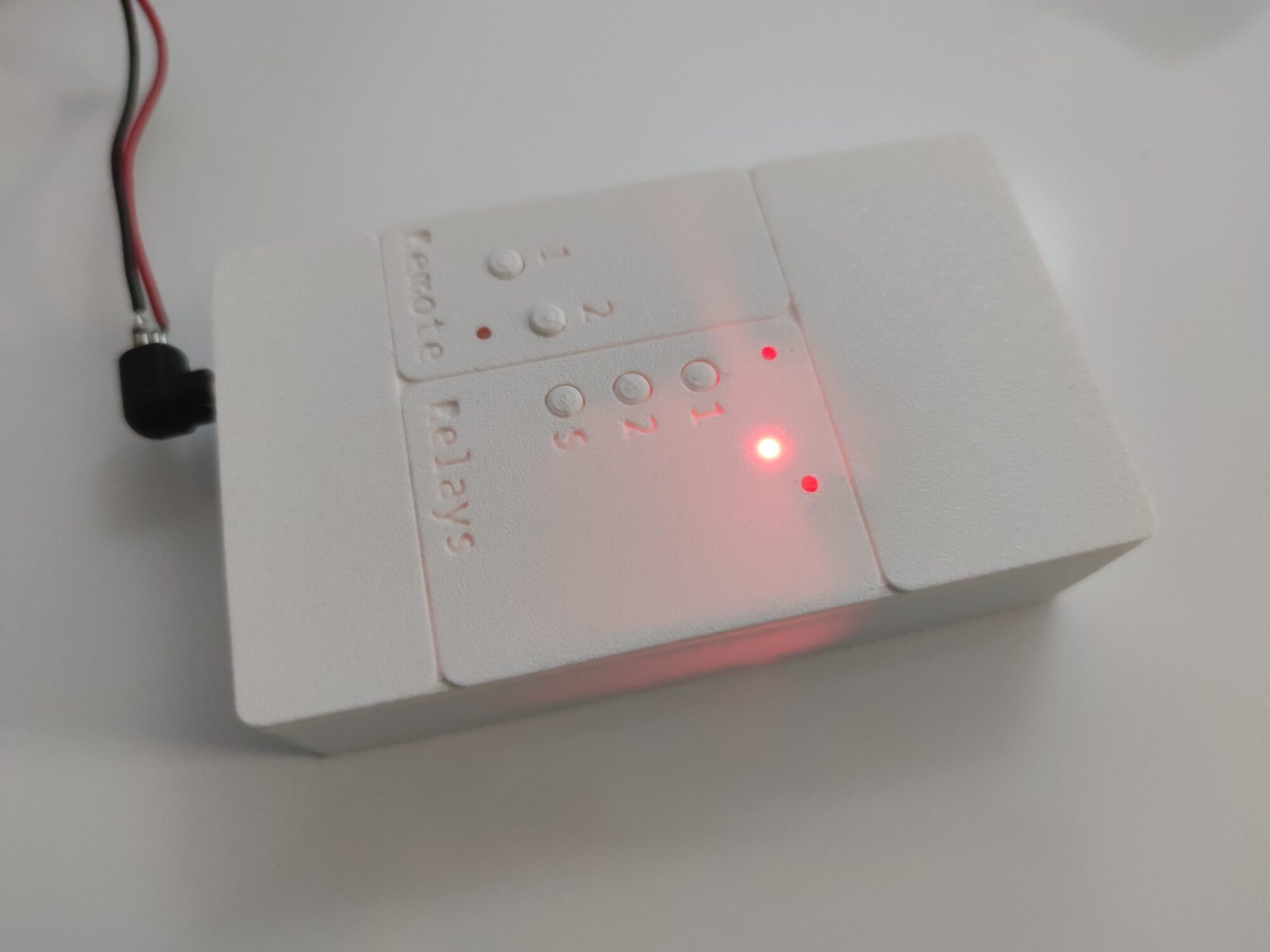

La carcasa incorpora pulsadores externos que actúan directamente sobre los botones de sincronización del módulo WiFi y sobre los del mando original, de manera que se puede configurar o emparejar un dispositivo sin desmontar nada. Lleva además un pequeño canal transparente que deja ver los LED internos desde fuera, útil para comprobar estados y sincronizaciones de un vistazo.

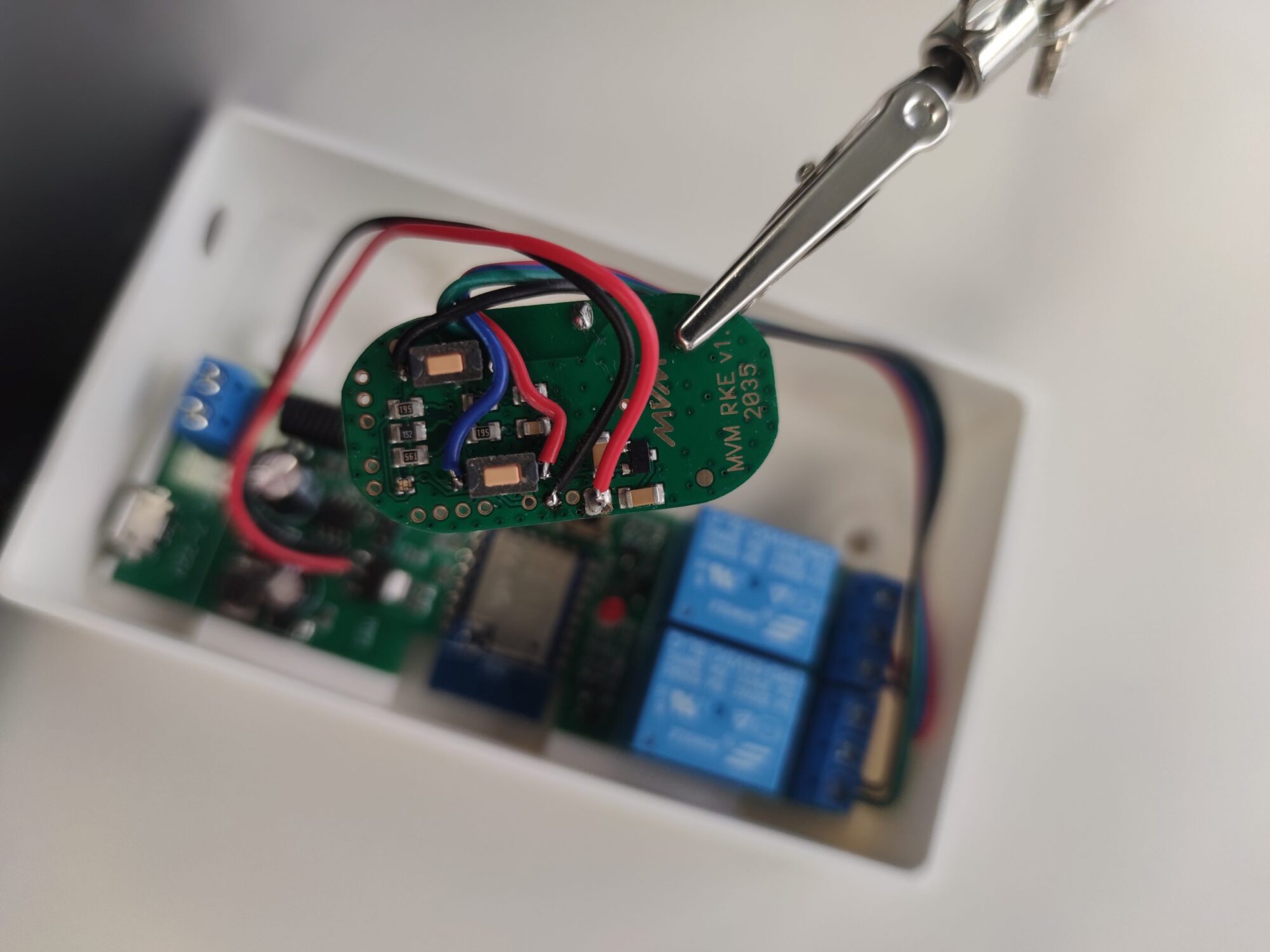

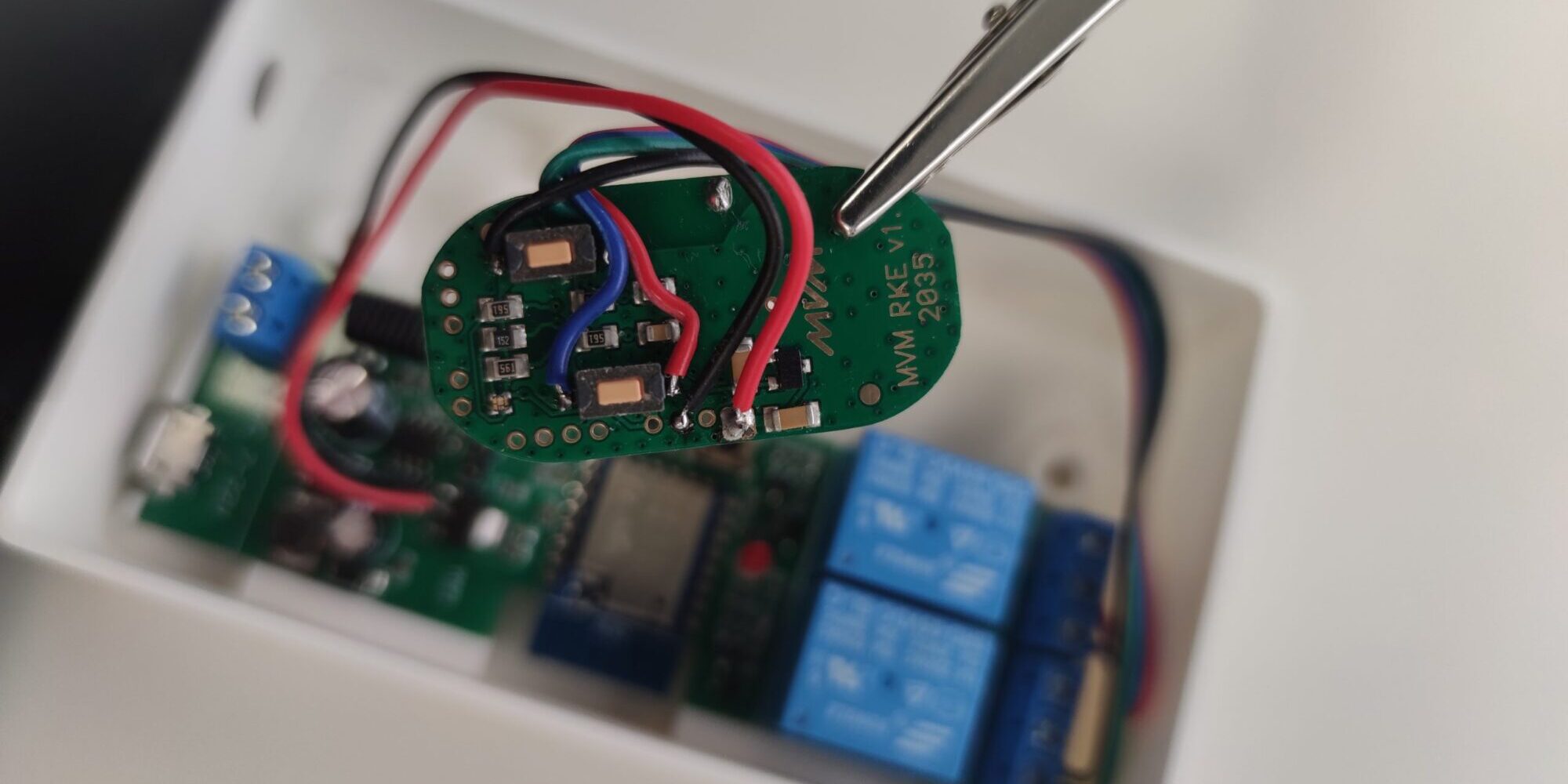

El módulo de relés incorpora un regulador de 3,3 V que alimenta sin problema el mando Bluetooth, dado su bajo consumo. Los contactos de apertura y cierre del mando se cablean directamente a los relés, de modo que cada activación reproduce la pulsación original.
El conjunto se alimenta con un pequeño transformador y queda instalado dentro del local, funcionando en paralelo con el sistema original.
