Control de puerta de garaje
Instalación recuperada tras una avería total por tormenta, con electrónica modular hecha a medida.
El reto
Una tormenta eléctrica dejó fuera de servicio toda la electrónica de una puerta de garaje. Parte del equipamiento seguía siendo válido —el condensador de arranque y el receptor original de mandos—, así que sustituir el conjunto entero habría supuesto tirar componentes que funcionaban.
Las restricciones
El control nuevo tenía que convivir con lo que se salvó y caber dentro de la caja estanca que ya estaba instalada, sin obligar a rehacer la instalación ni a cambiar los mandos que el usuario ya tenía.
La solución

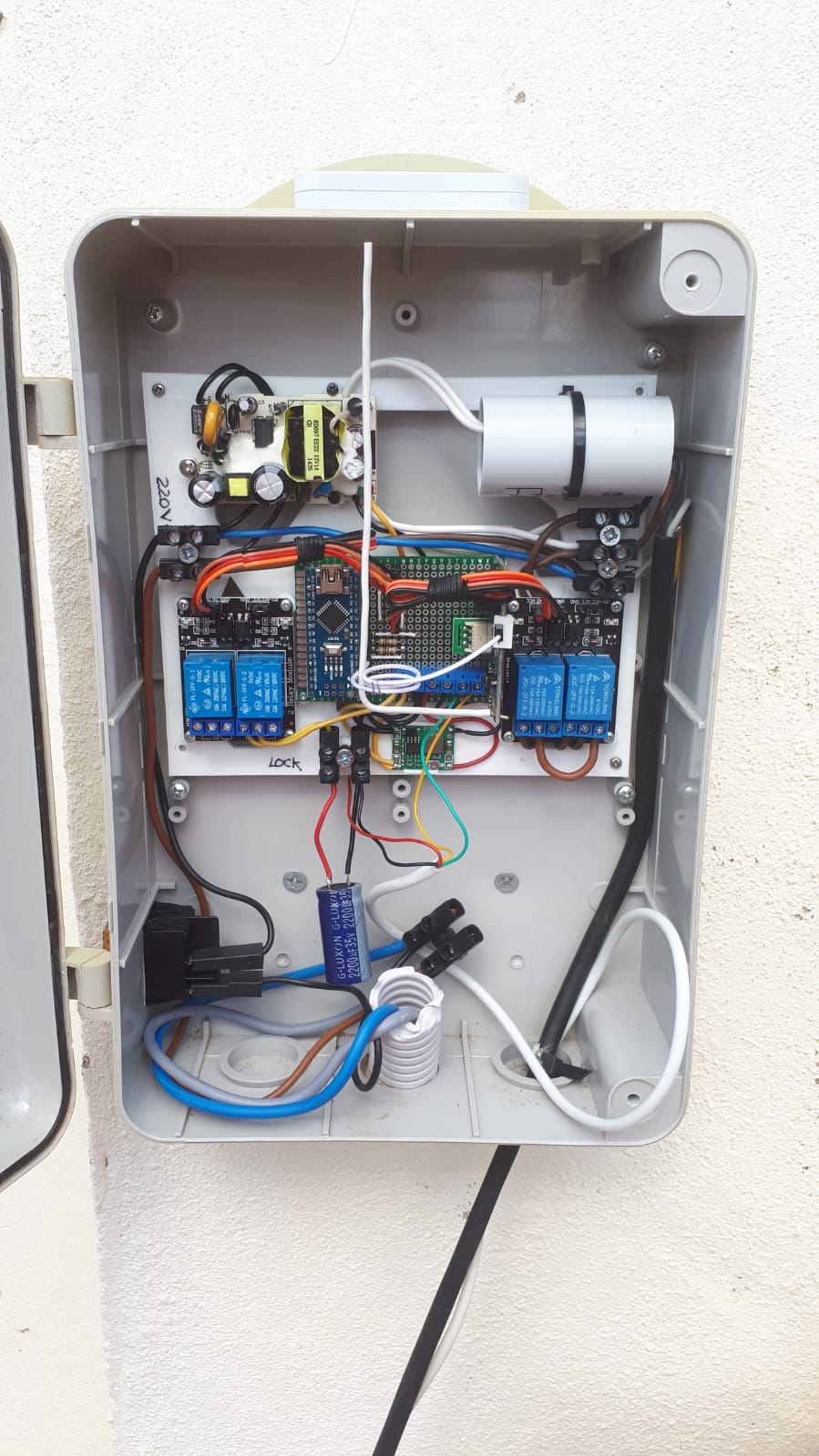

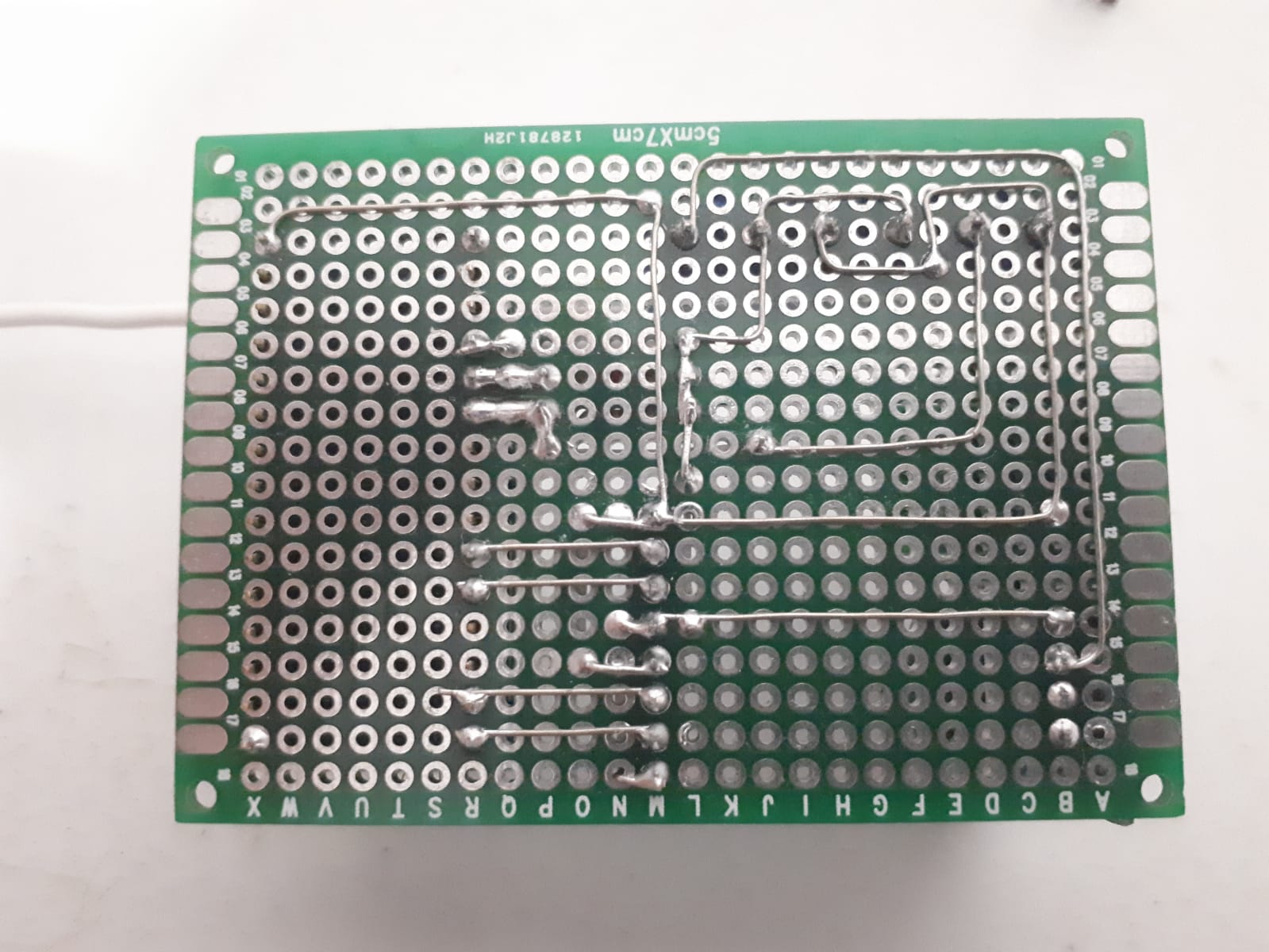

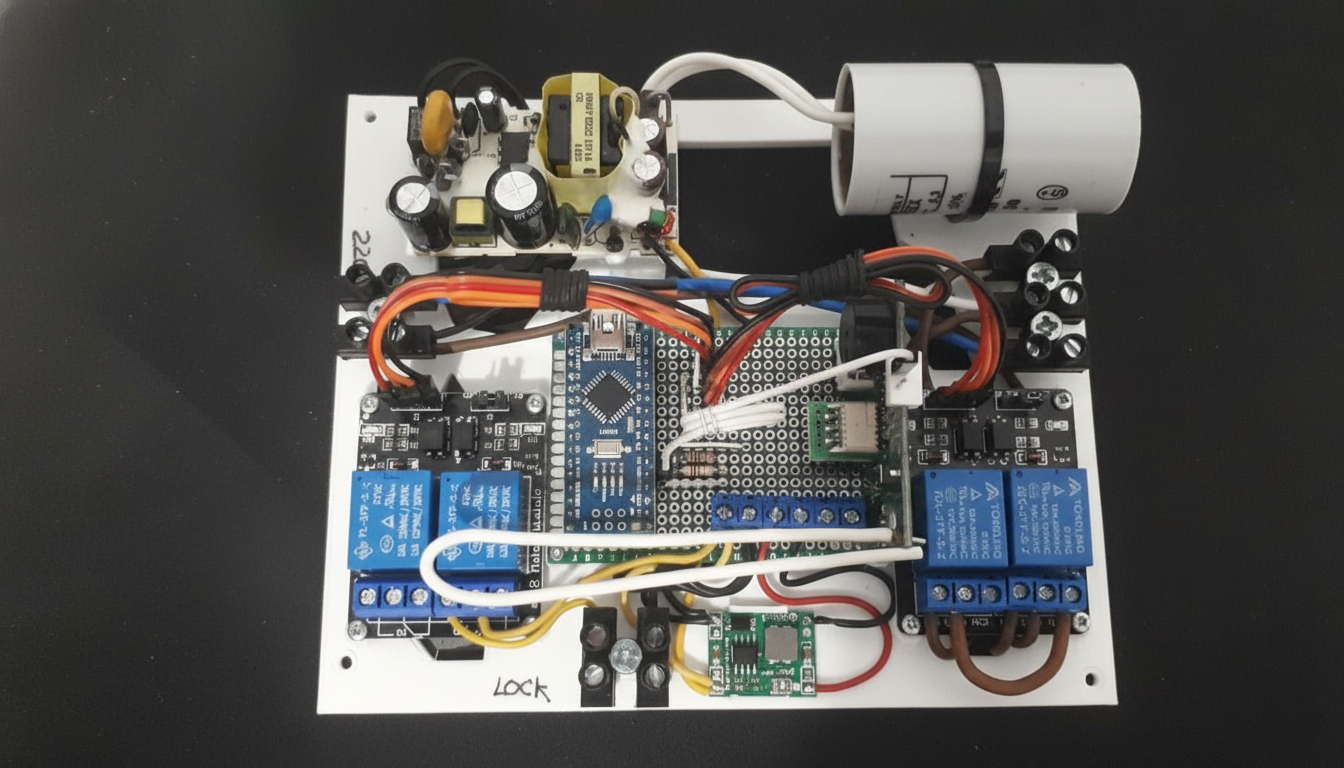

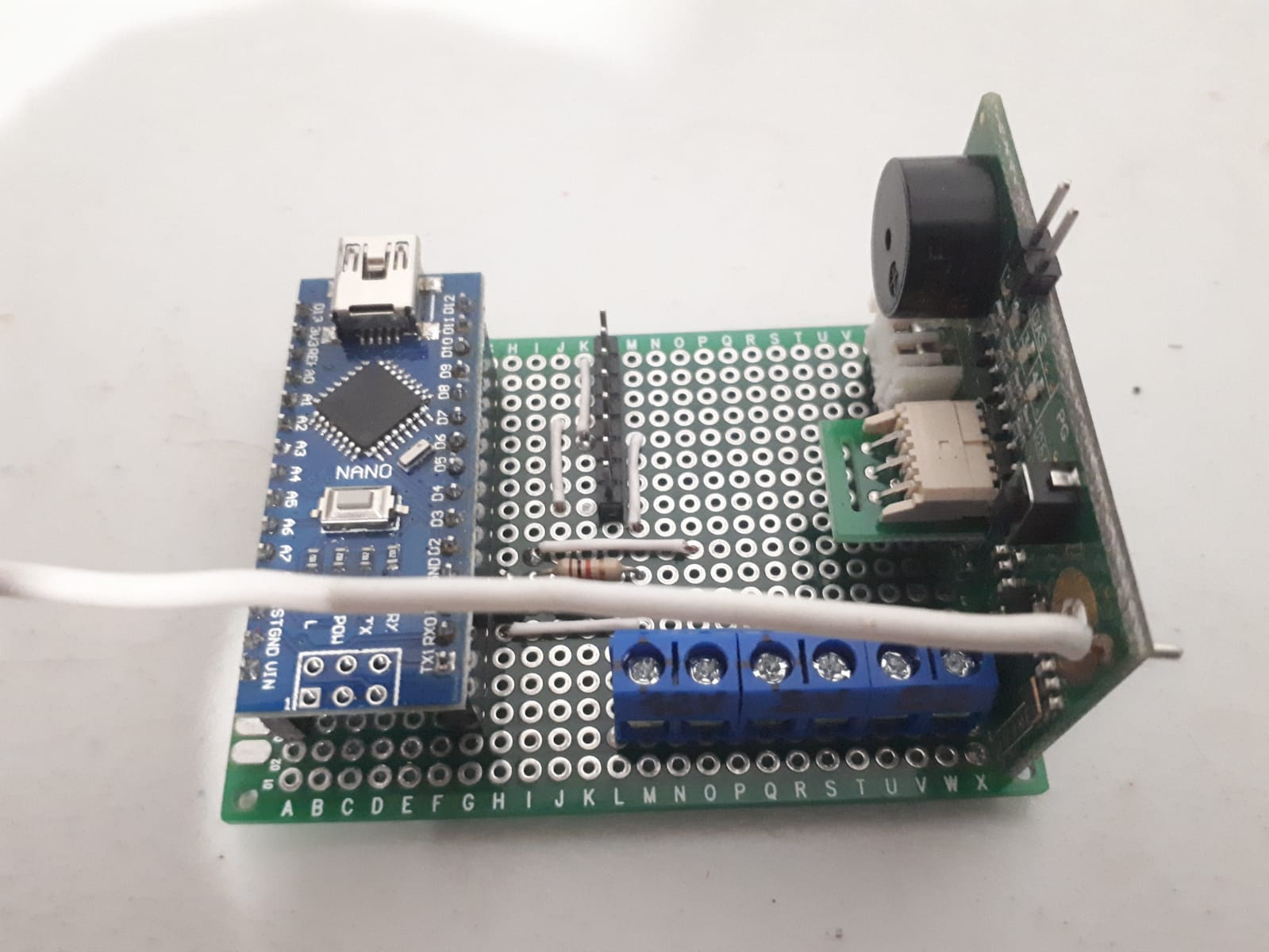

Un sistema de control propio sobre Arduino, montado en perfboard junto con fuente de alimentación, convertidor DC-DC y dos módulos de relés optoacoplados, con regletas para motor, cerradura, interruptores y finales de carrera. Todo va sobre una estructura impresa a medida de la caja estanca original, de modo que el conjunto entra donde estaba el anterior.
Cómo funciona
El receptor envía una señal al Arduino cuando se pulsa el botón del mando. El sistema evalúa en qué estado está la puerta —cerrada, abierta, abriendo, cerrando o parada— y actúa en consecuencia: si está cerrada, activa la cerradura y acciona el motor durante un tiempo programado; si está abierta, la cierra deteniéndose al llegar al final de carrera. También contempla las paradas forzadas y los cortes de corriente.
Uno de los cuatro relés queda libre para activar elementos auxiliares: iluminación, alarma o señalización de apertura.
Preparado para crecer
El sistema se diseñó de forma que admite incorporar un módulo WiFi compatible con Tuya, Alexa o Google Home, para poder controlar la puerta desde el móvil o por voz más adelante.
