Pianomatic

Herramienta electrónica para la afinación de pianos

Proyecto en colaboración con Hamro Dev

PianoMatic es una herramienta electrónica diseñada para asistir en la afinación de pianos de forma precisa y automatizada. Se compone de una aplicación móvil que, mediante análisis de audio, detecta la nota reproducida y se comunica vía Bluetooth con un dispositivo colocado sobre la clavija correspondiente. Este dispositivo gira la clavija en el sentido necesario para alcanzar la frecuencia deseada.

Participé en las fases iniciales del proyecto, colaborando en el desarrollo conceptual y en la fabricación de los dos primeros prototipos.

Prototipo 1

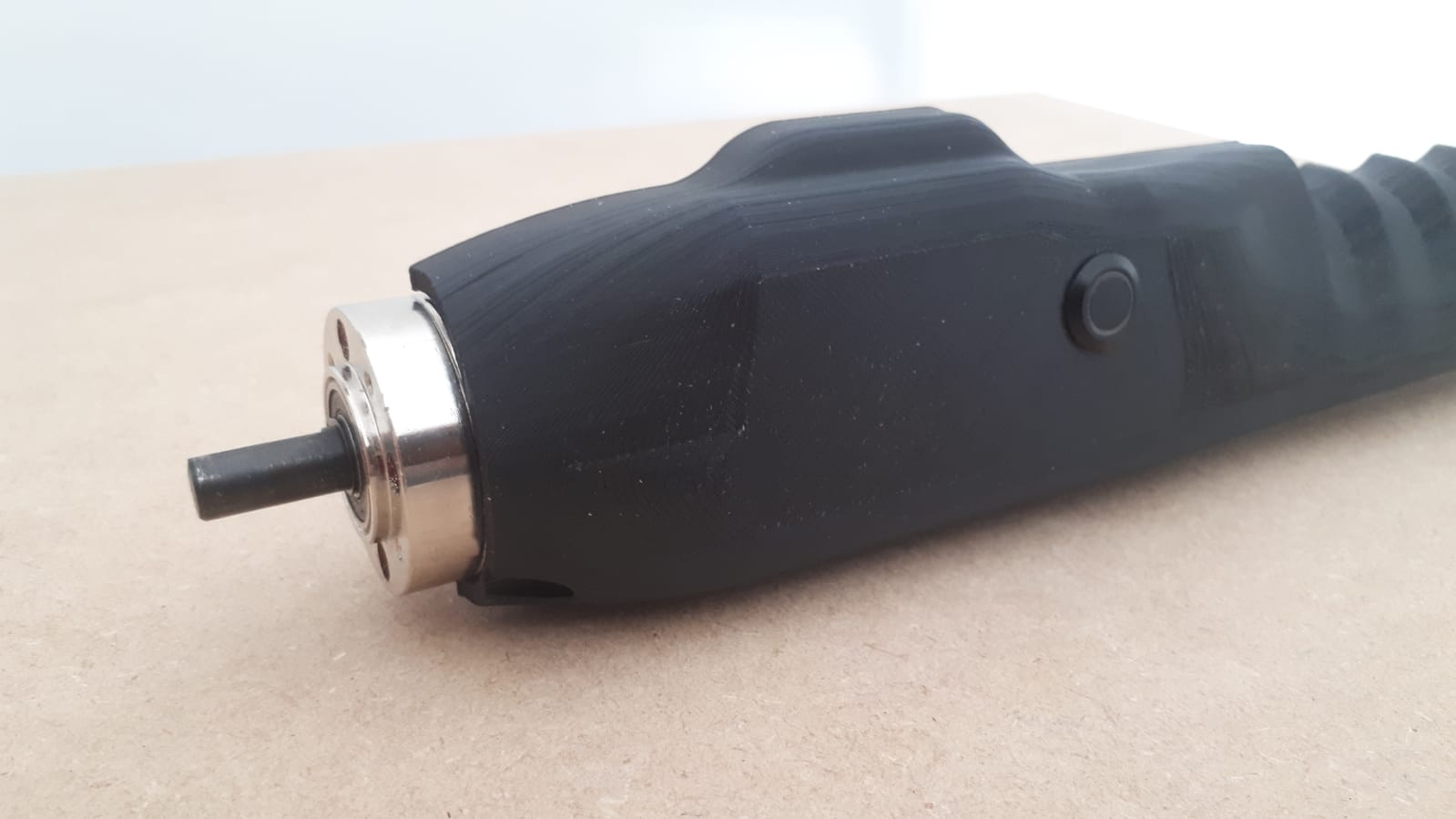

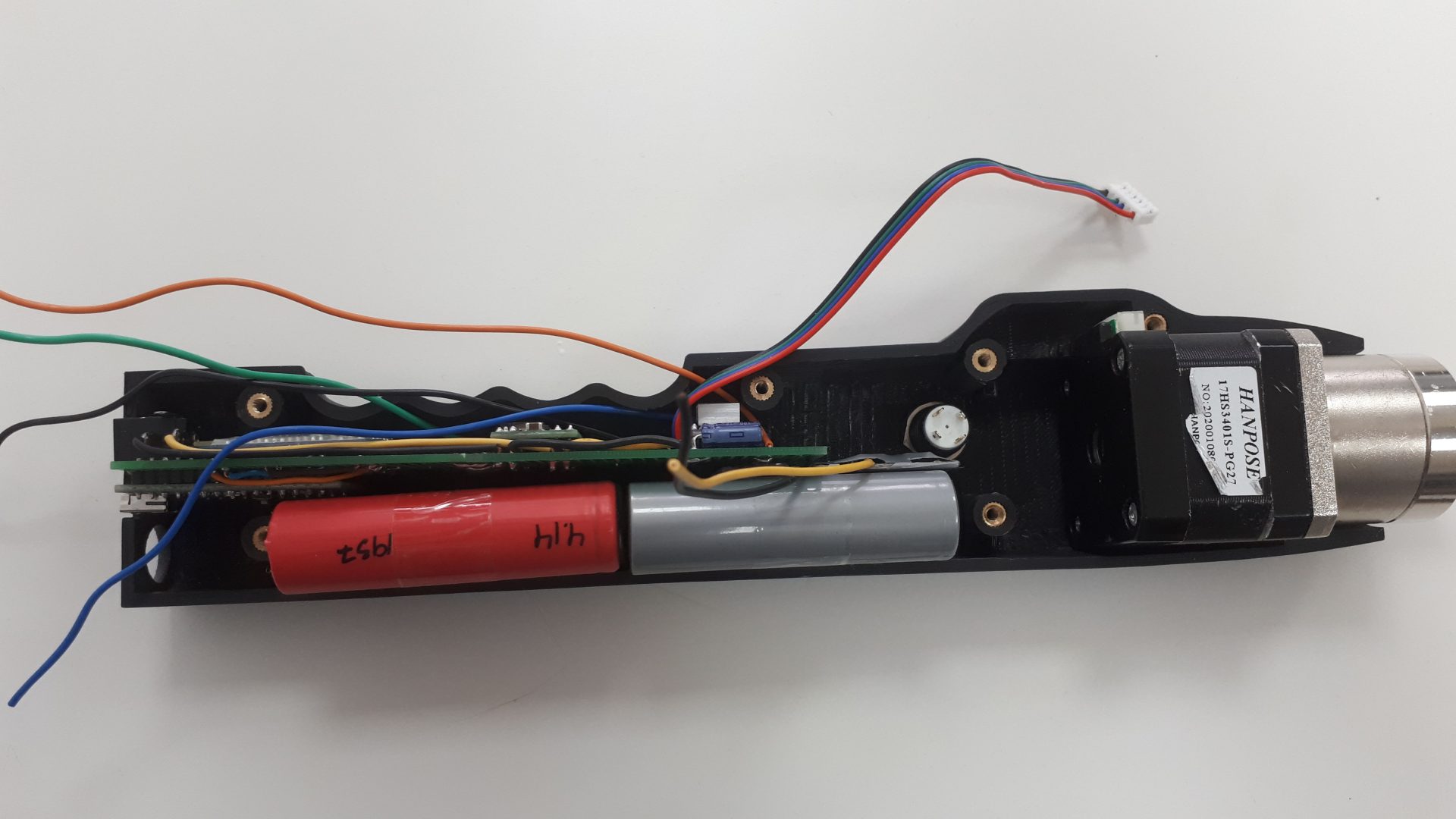

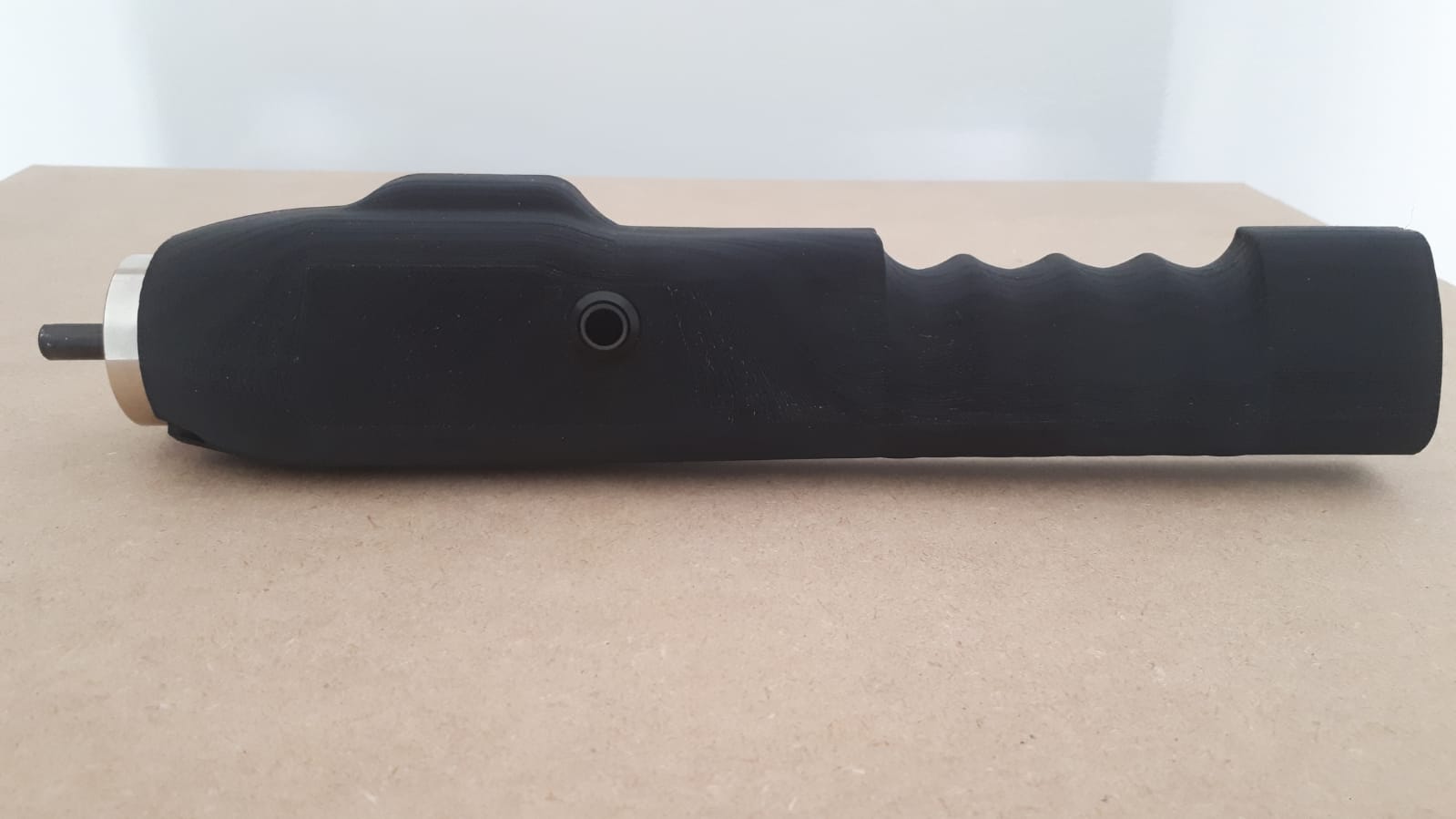

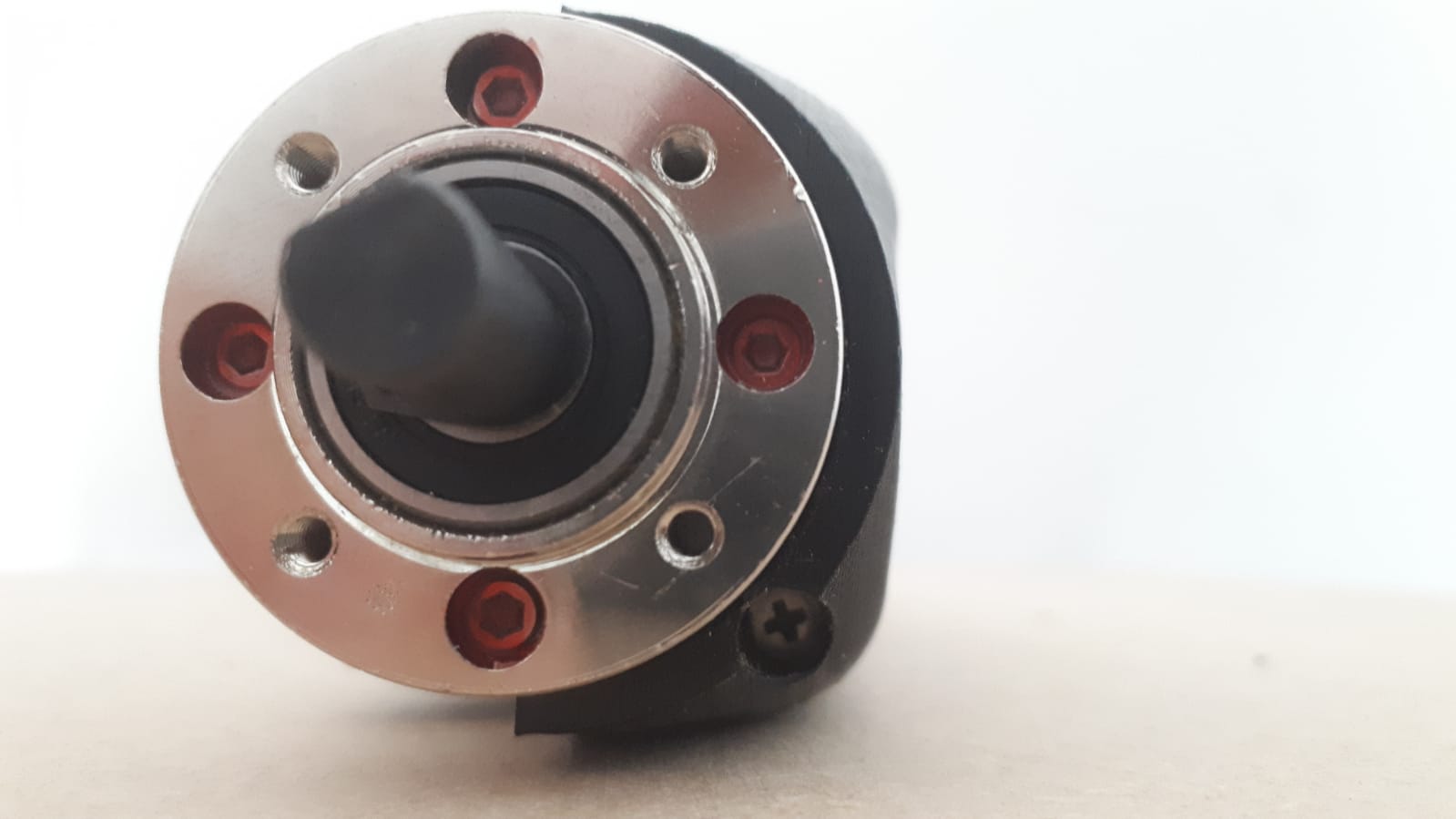

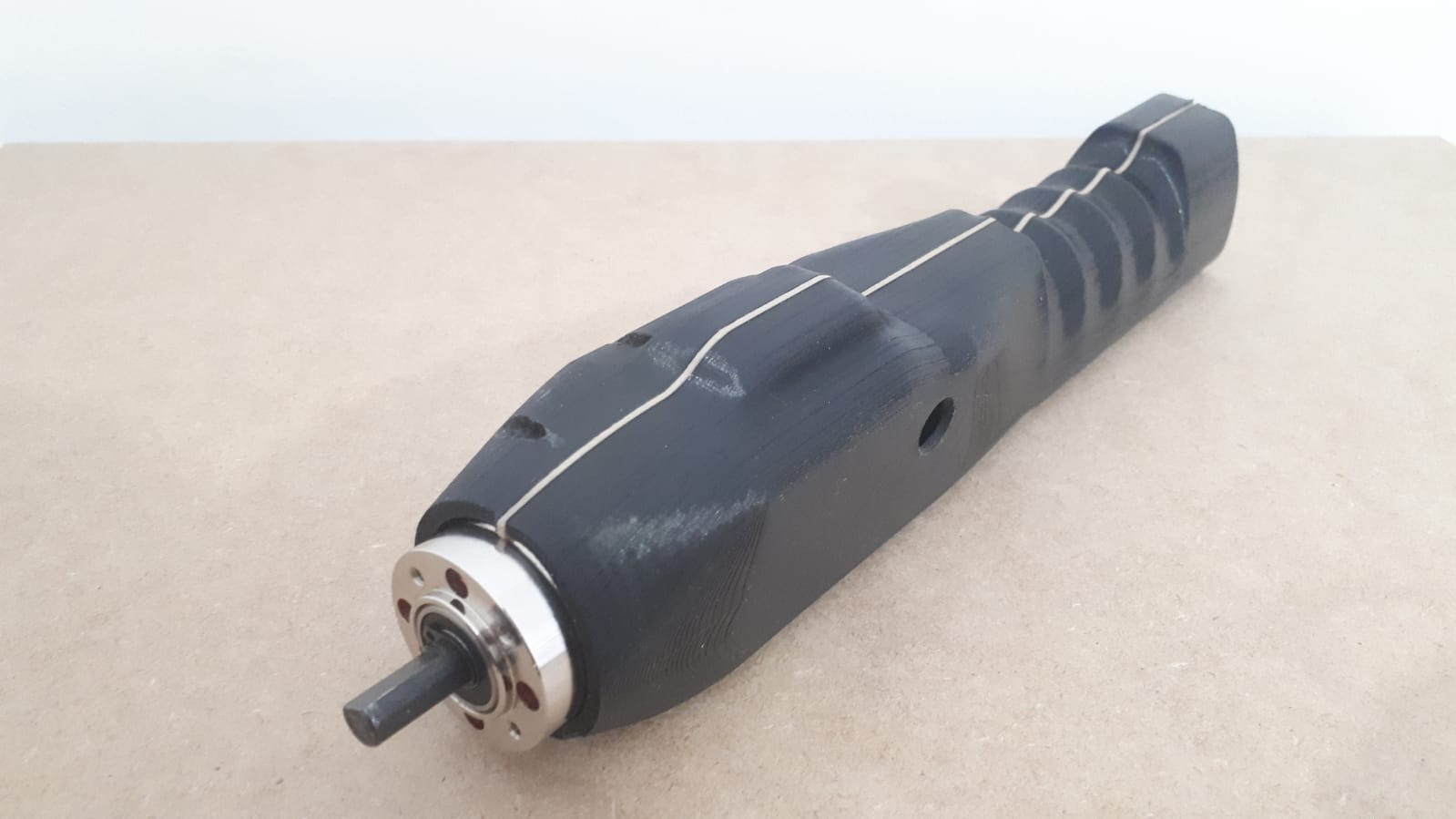

Diseño recto, compacto y simplificado, con la electrónica montada sobre perfboard y controlado por un microcontrolador Arduino. Este modelo permitió validar la comunicación Bluetooth, control de giro y concepto base del sistema.

_{Pulsar y arrastrar para girar la imagen.}

_{Pulsar y arrastrar para girar la imagen.}

Prototipo 2

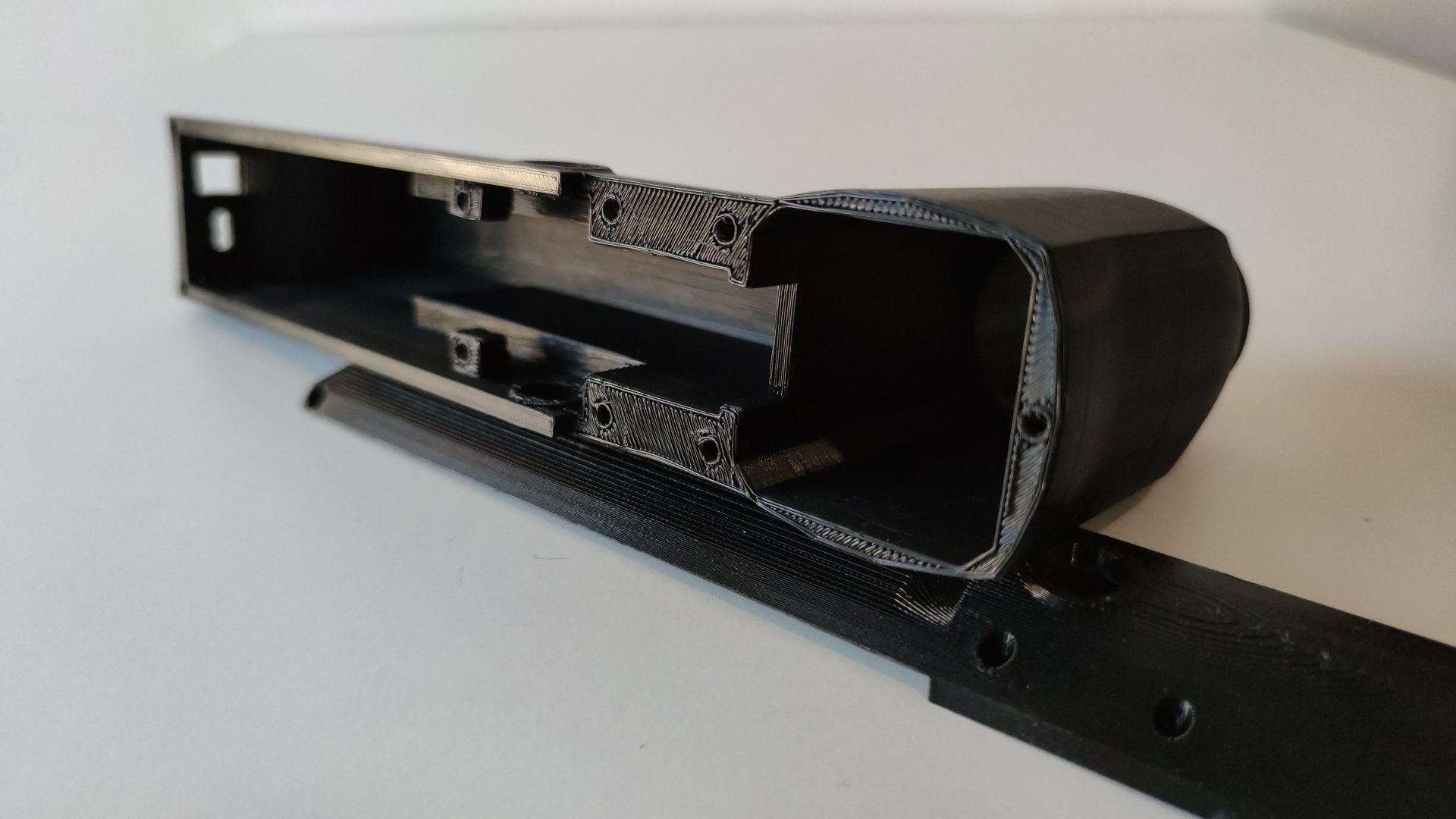

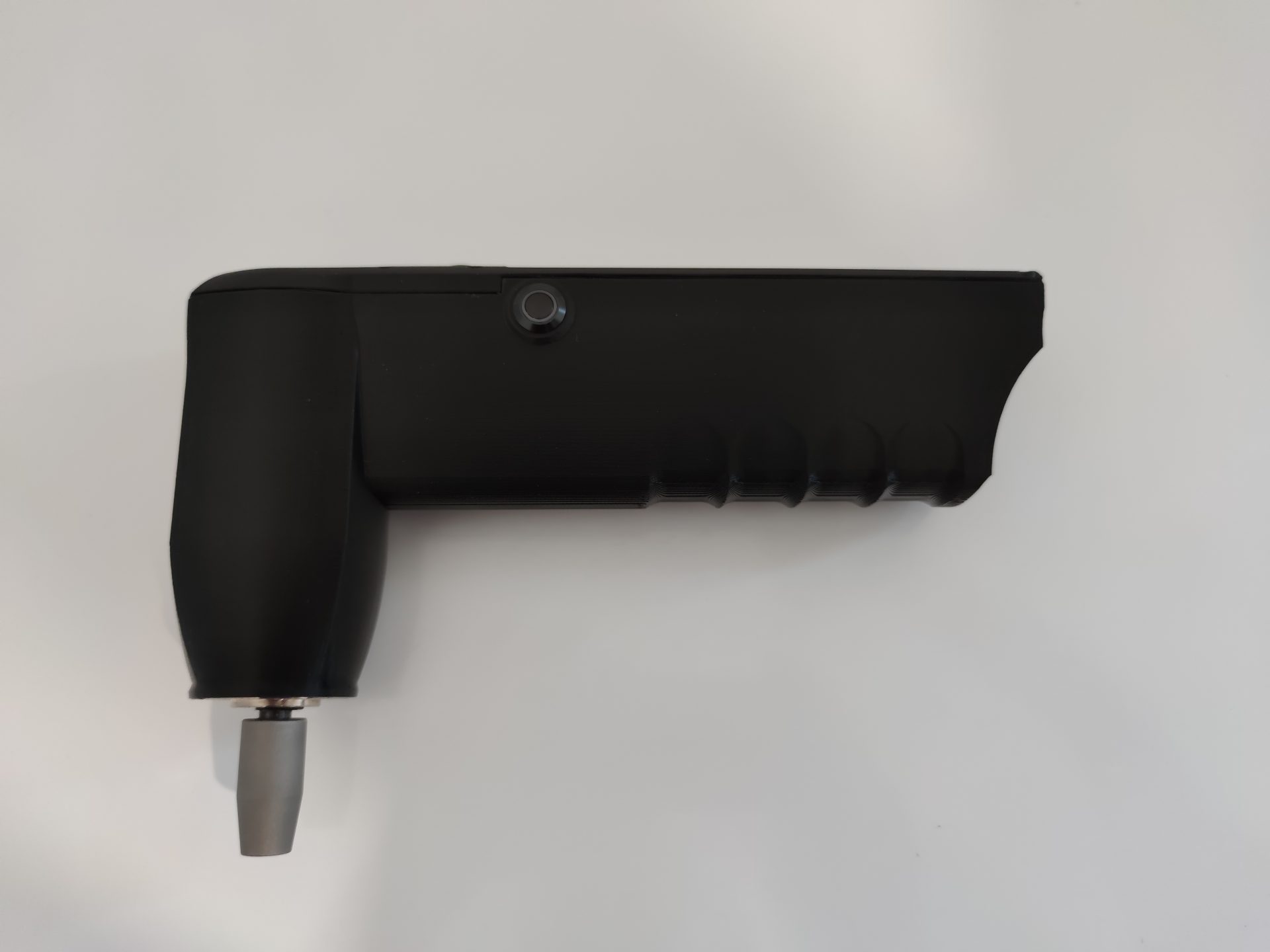

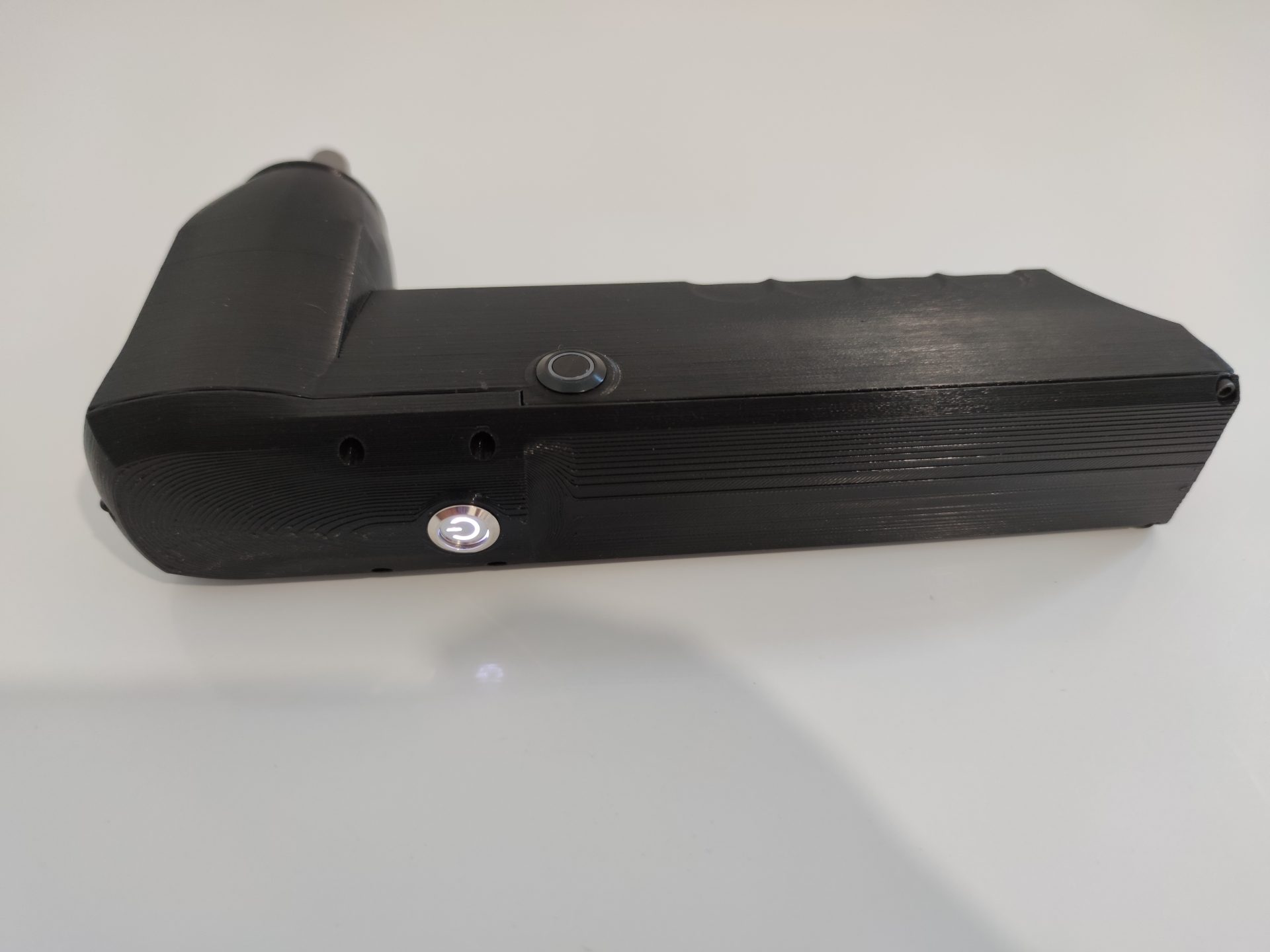

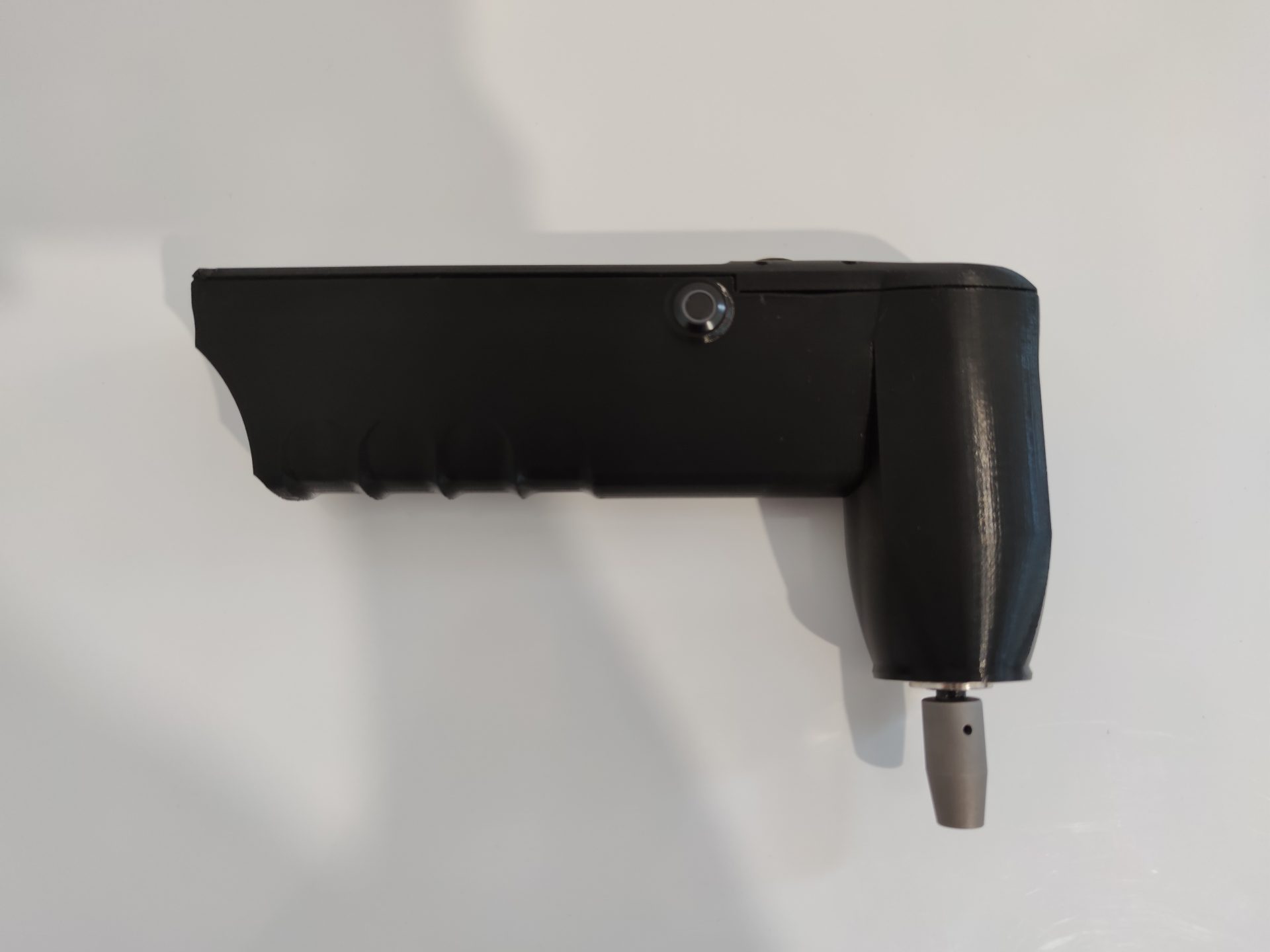

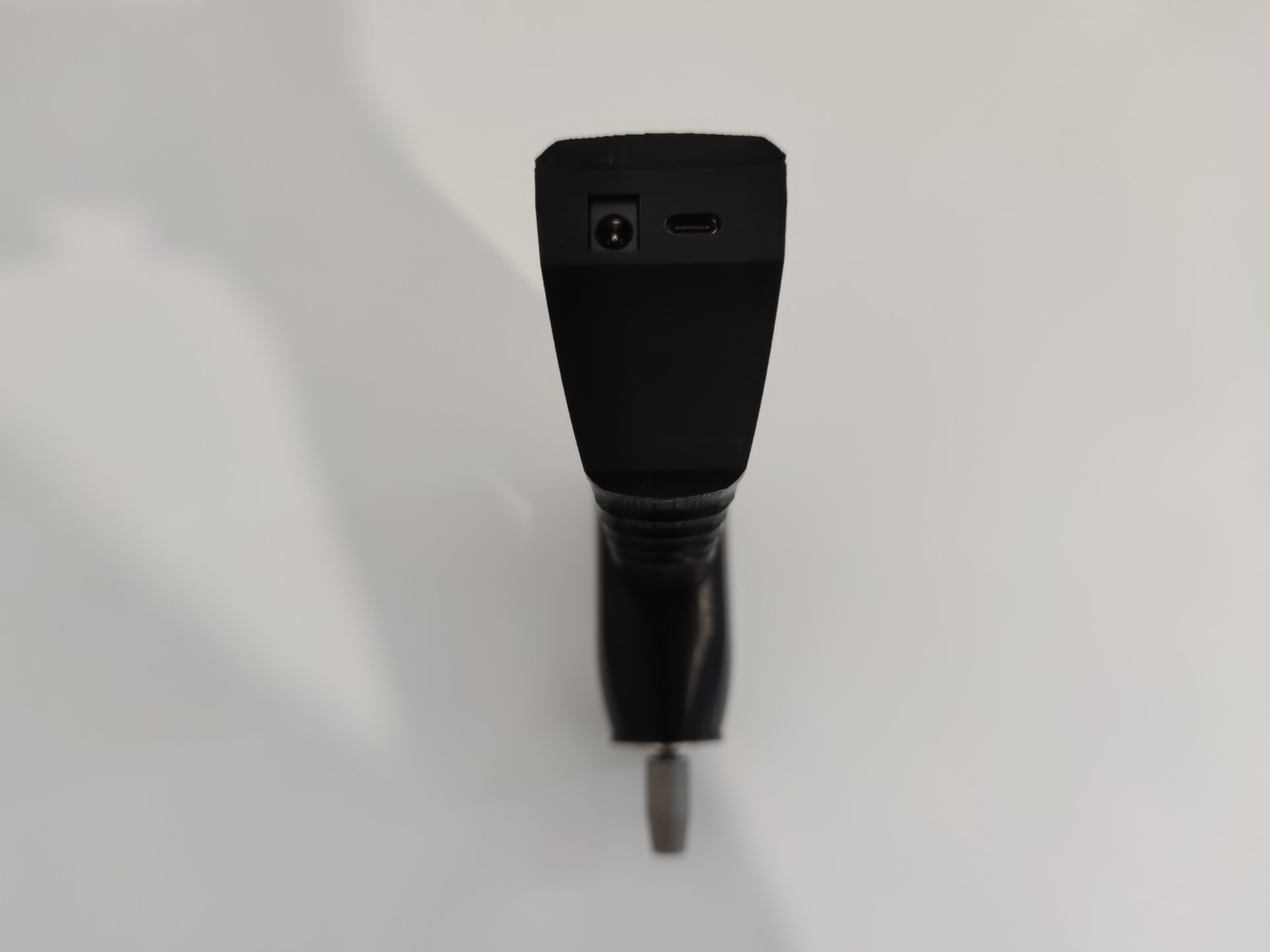

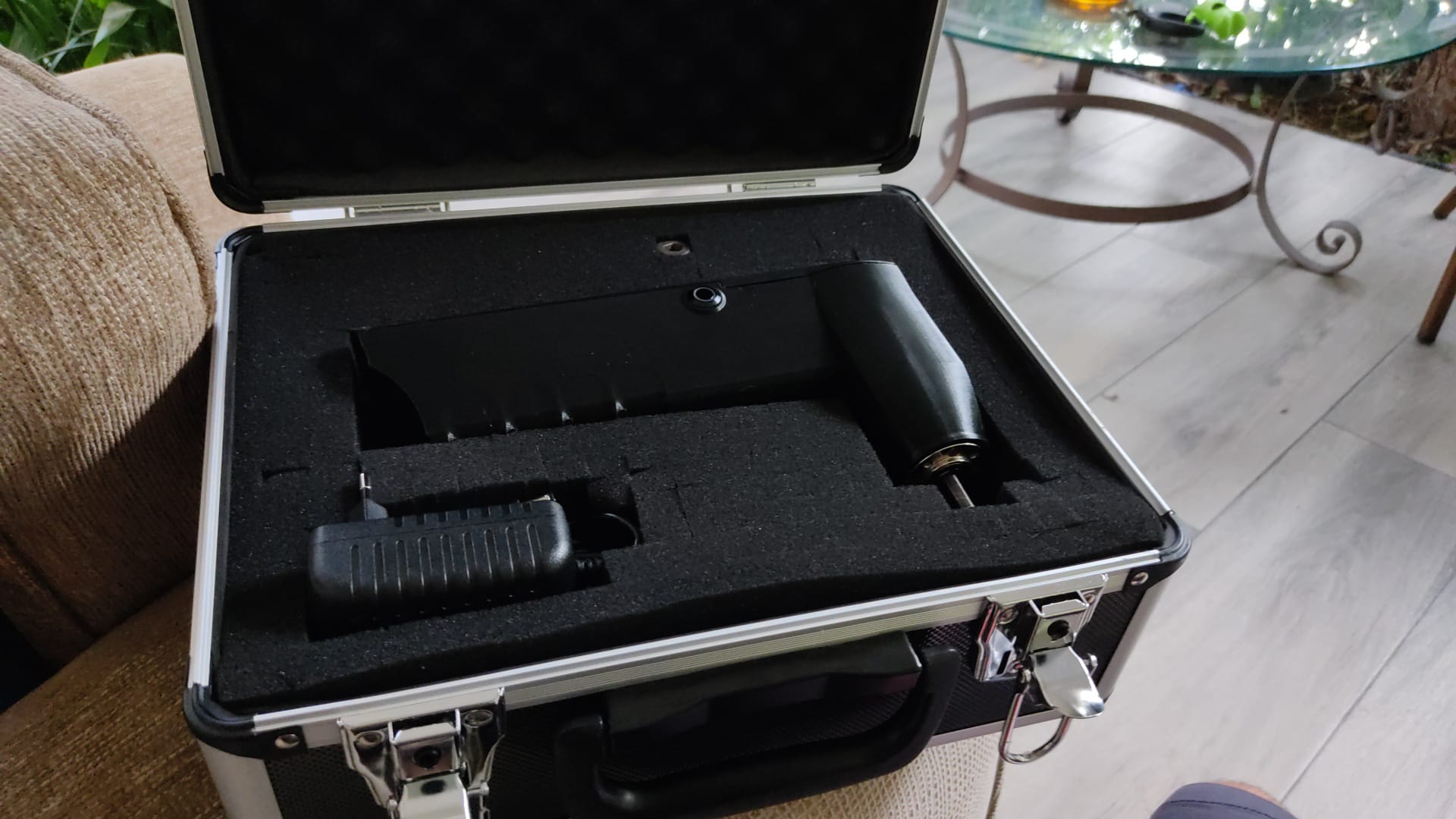

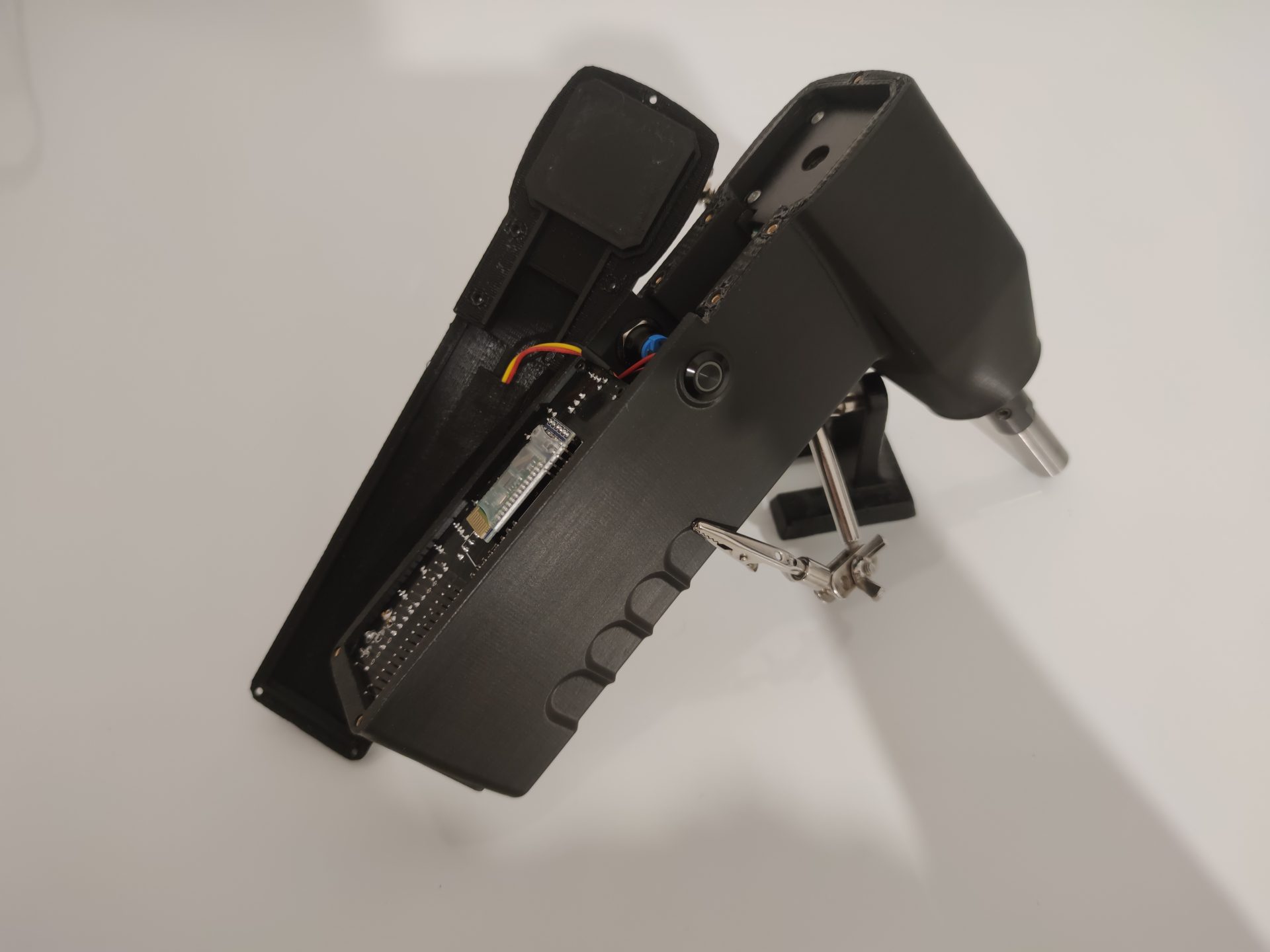

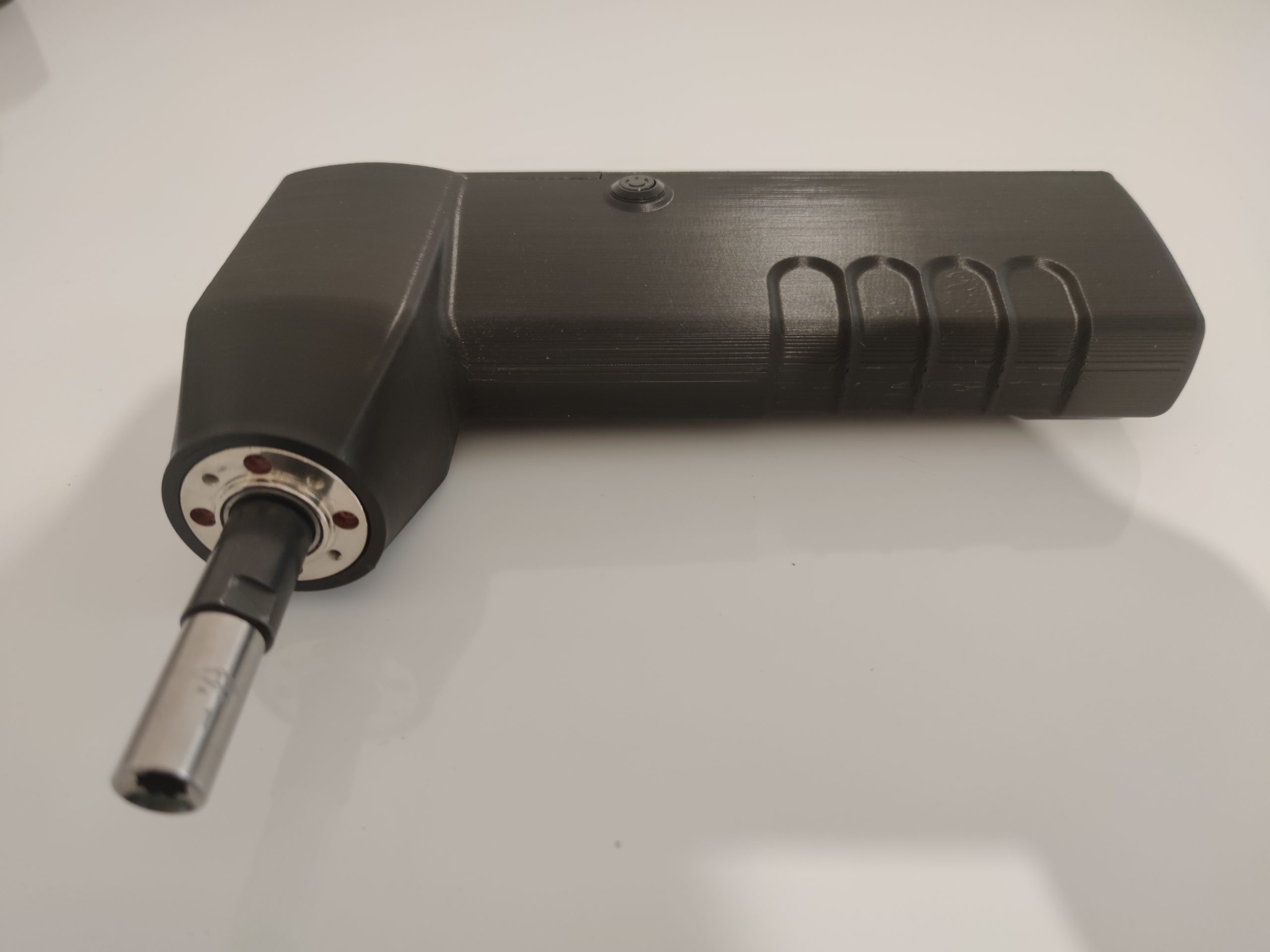

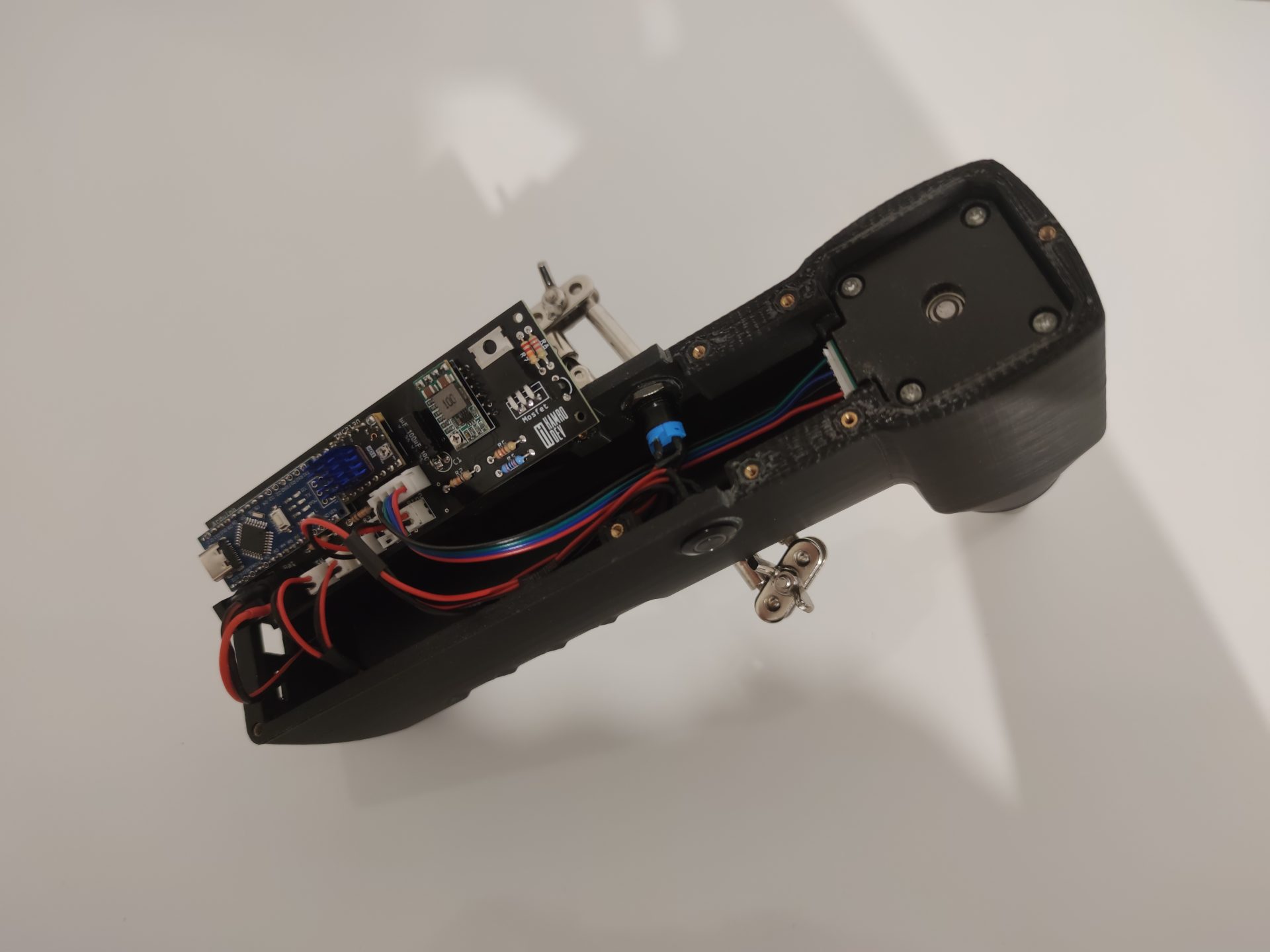

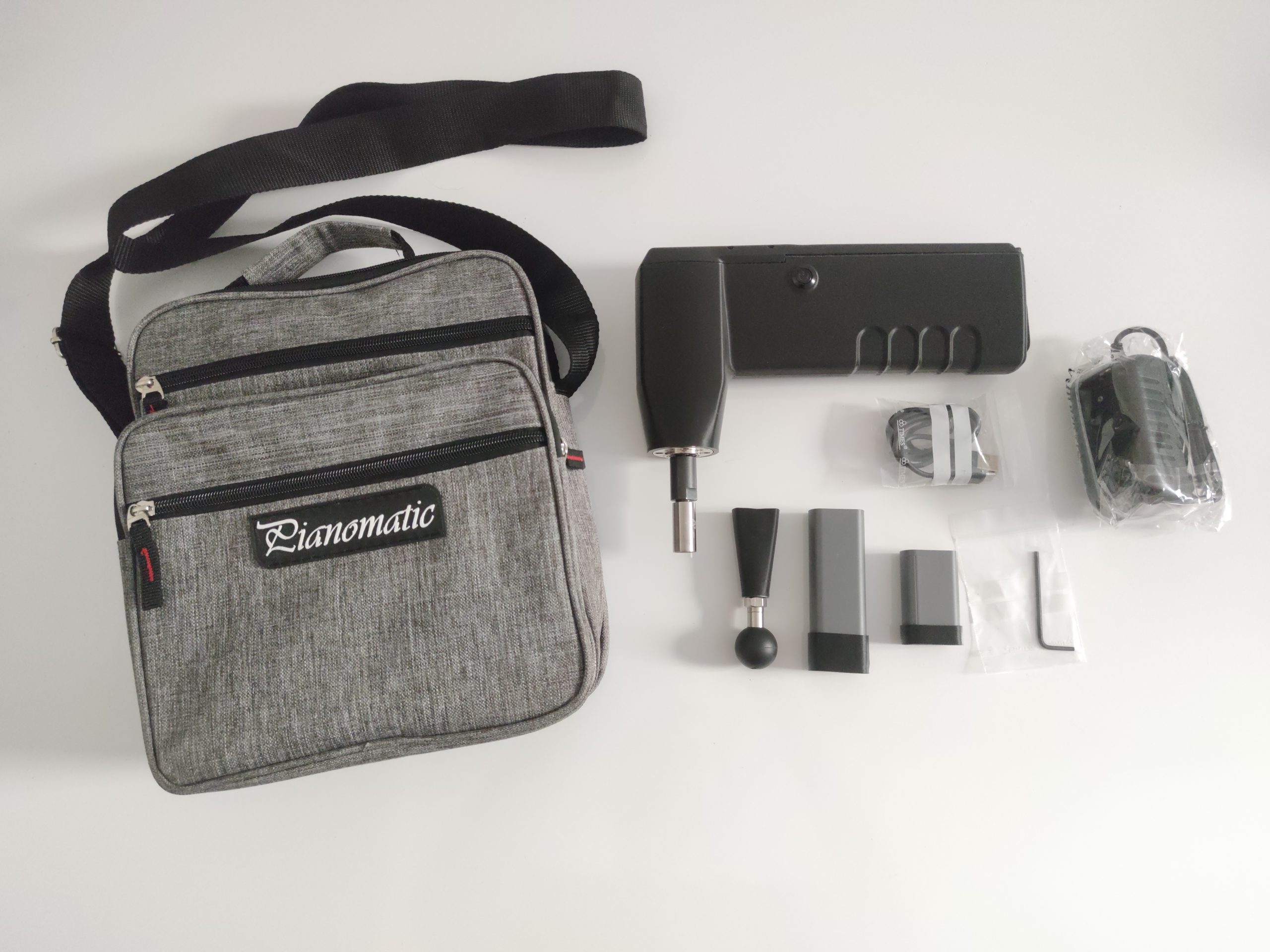

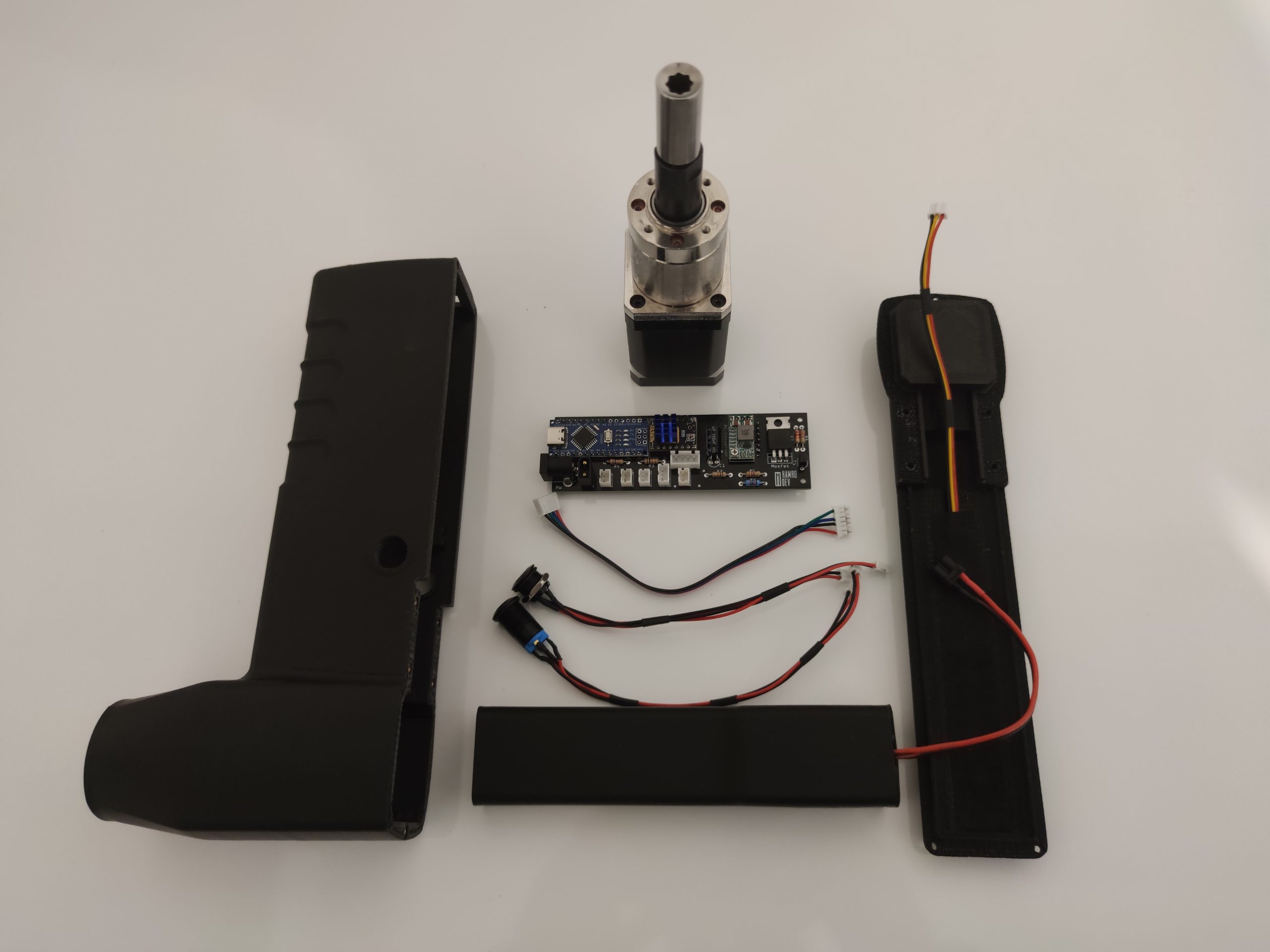

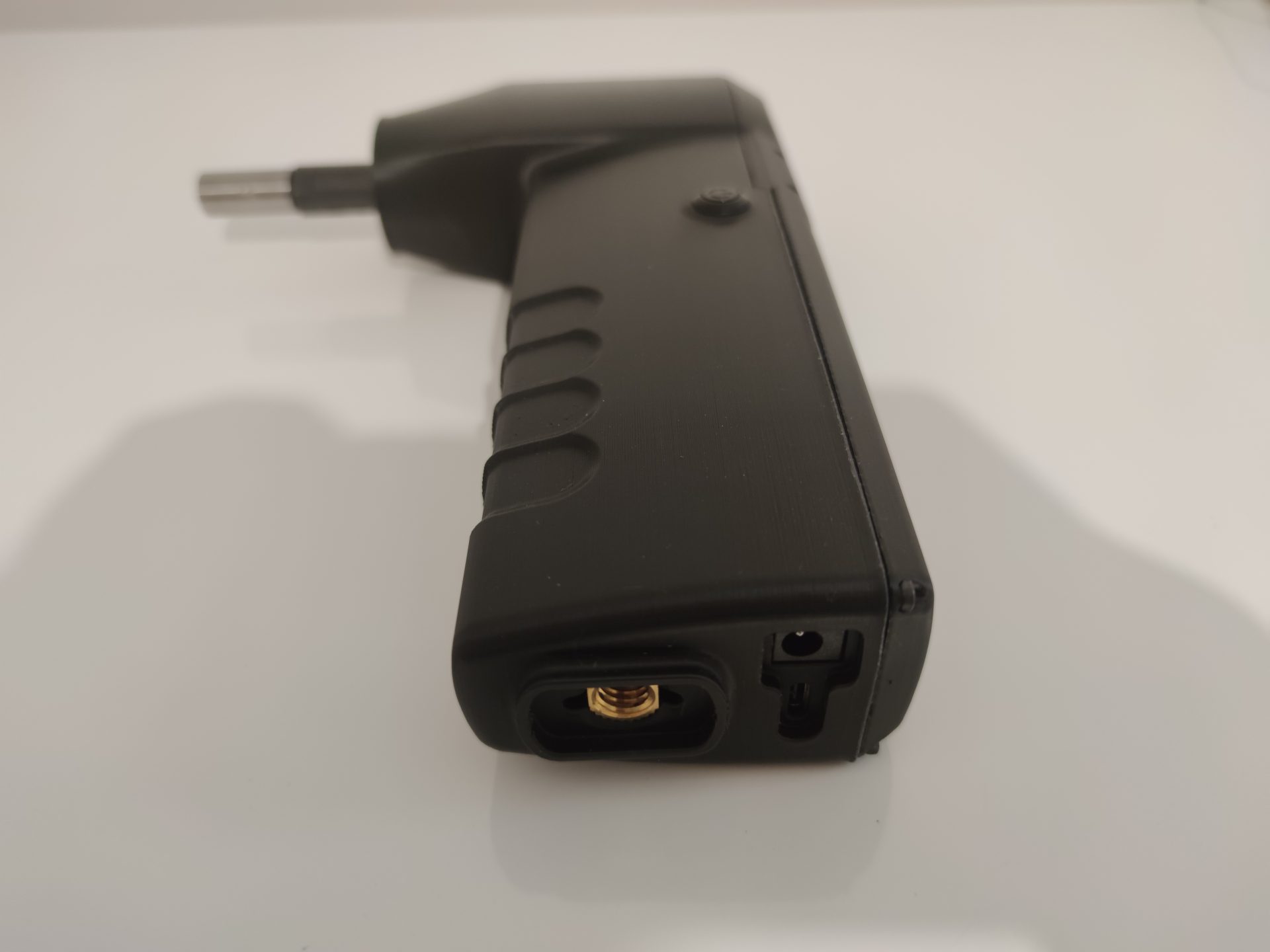

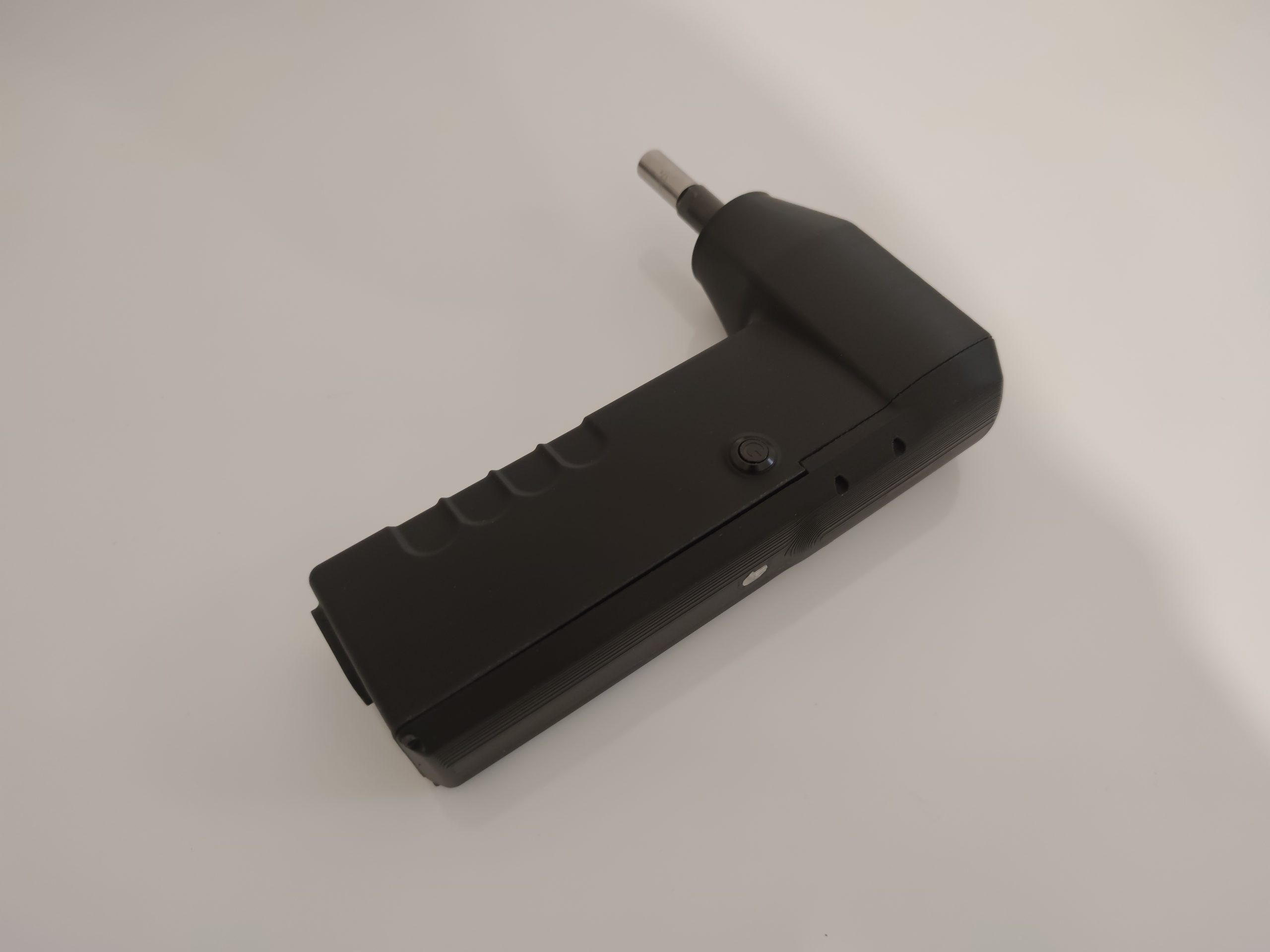

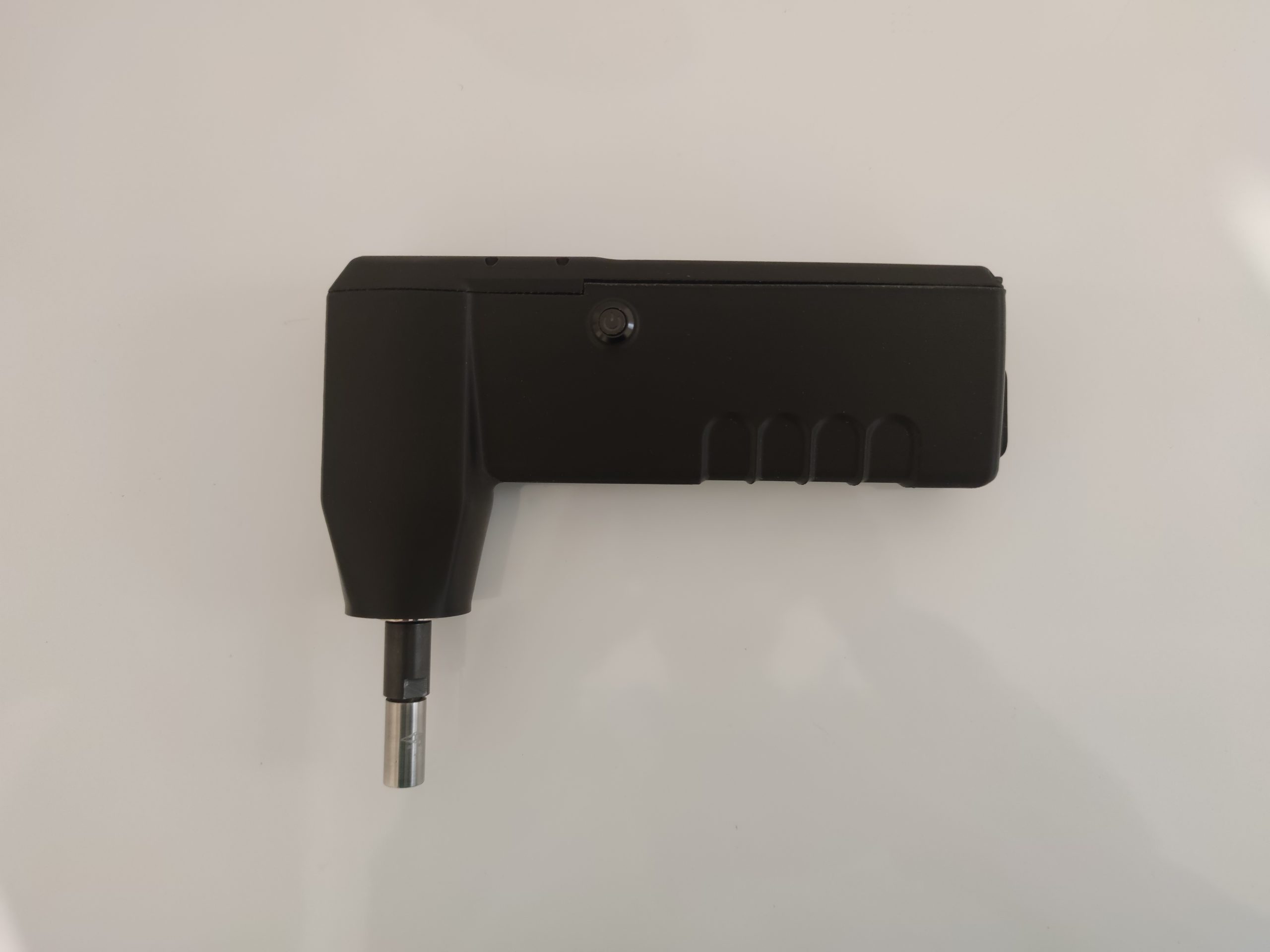

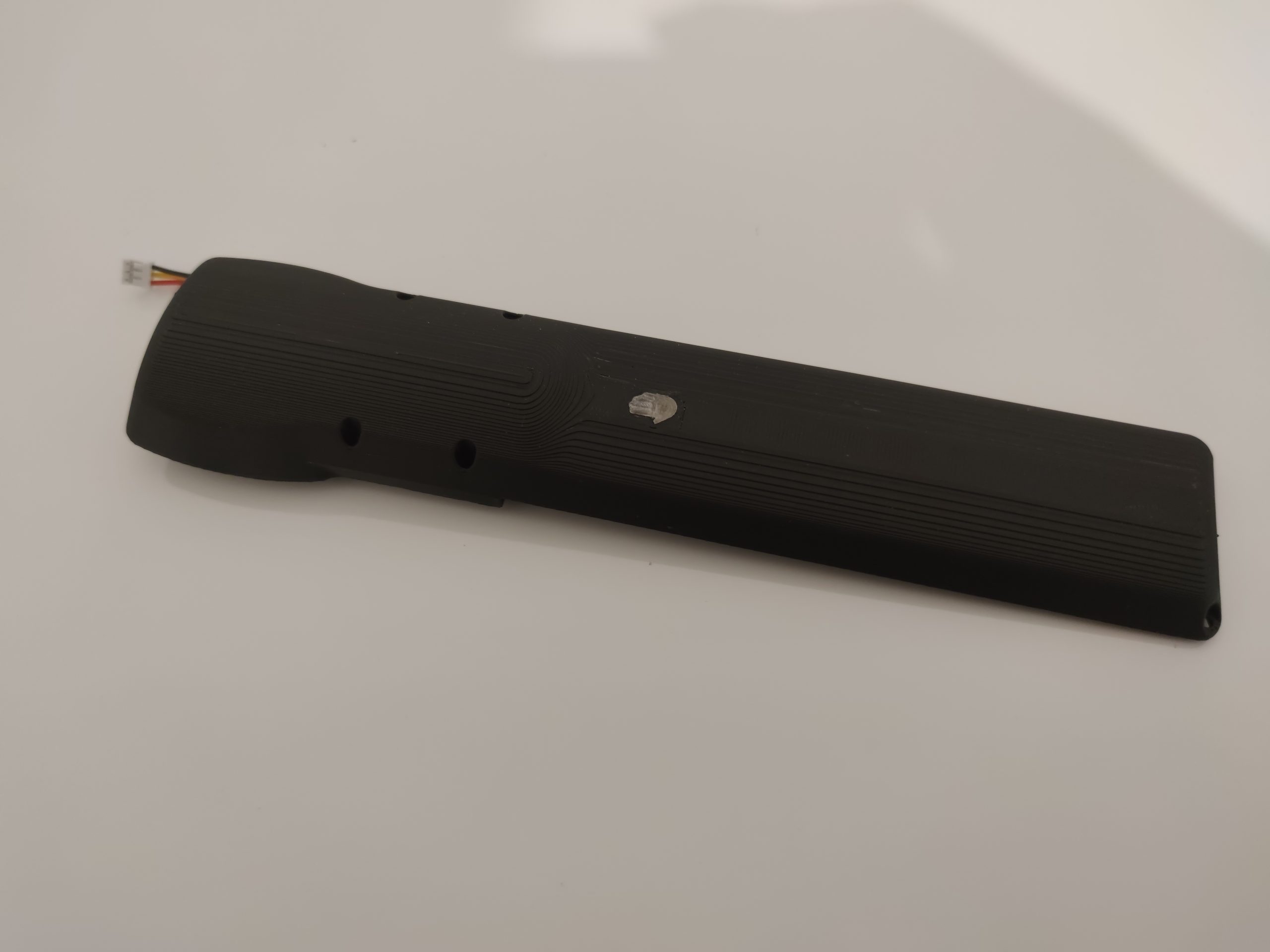

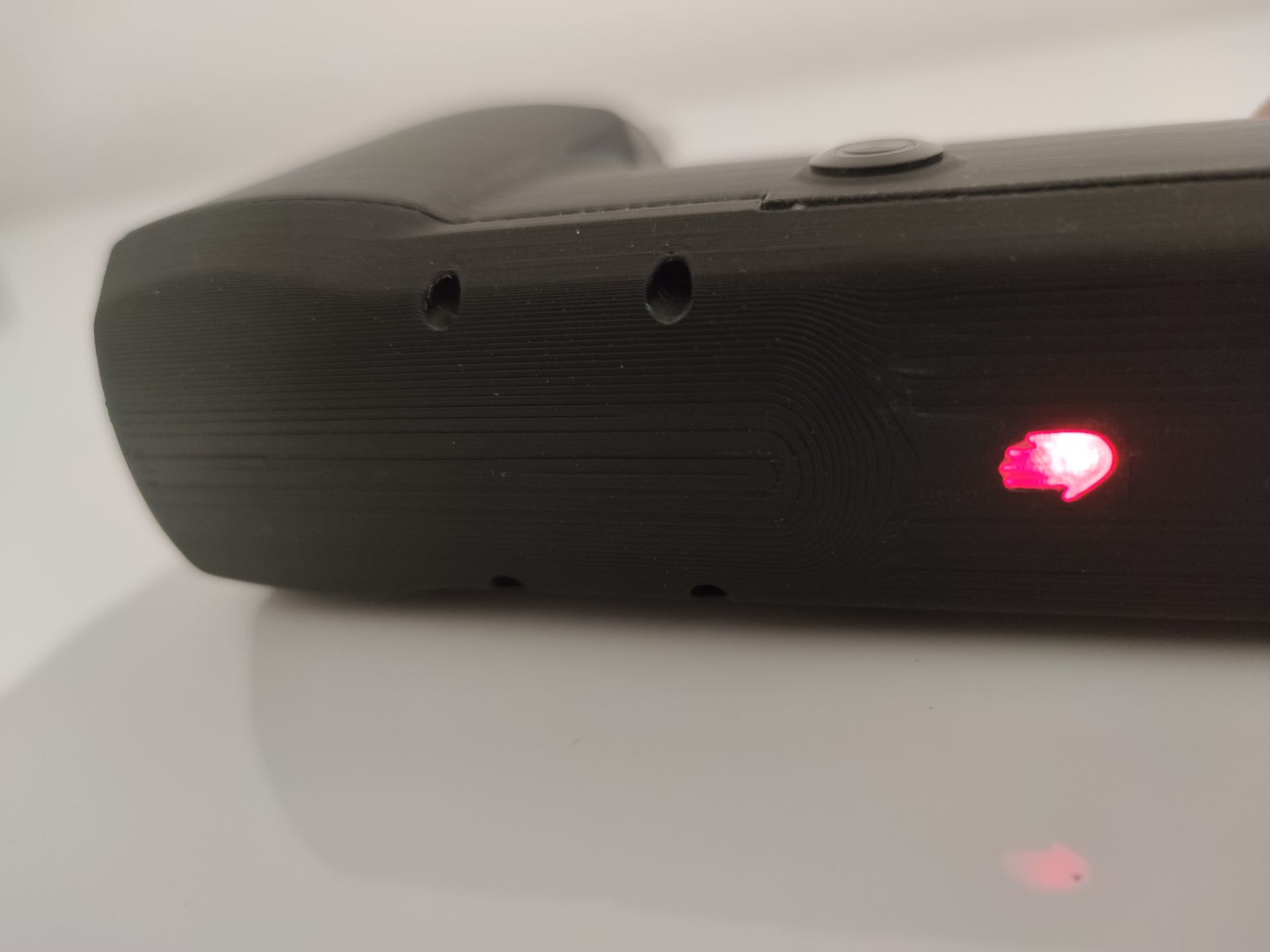

Diseño más ergonómico y adaptado, con motor y reductora de mayor par, carcasa impresa en 3D y electrónica sobre PCB a medida, también basada en arquitectura Arduino. Este modelo incluyó mejoras en la alimentación y la integración general, además de un adaptador metálico impreso en 3D para ajustarse a distintos tipos de clavijas.

_{Pulsar y arrastrar para girar la imagen.}

_{Pulsar y arrastrar para girar la imagen.}

Trabajo realizado.

Mi aportación principal incluyó:

• Diseño y fabricación del hardware de ambos prototipos.

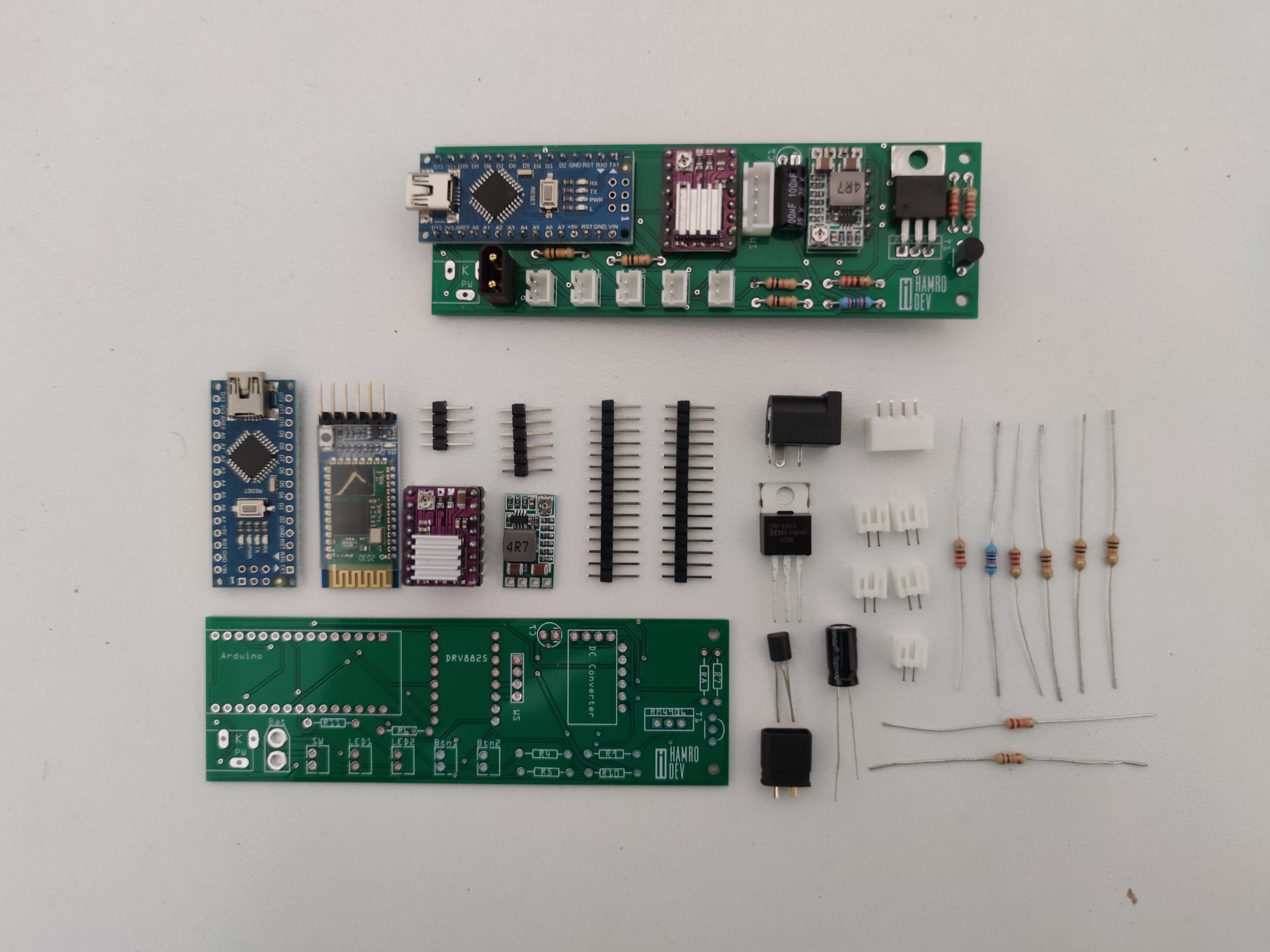

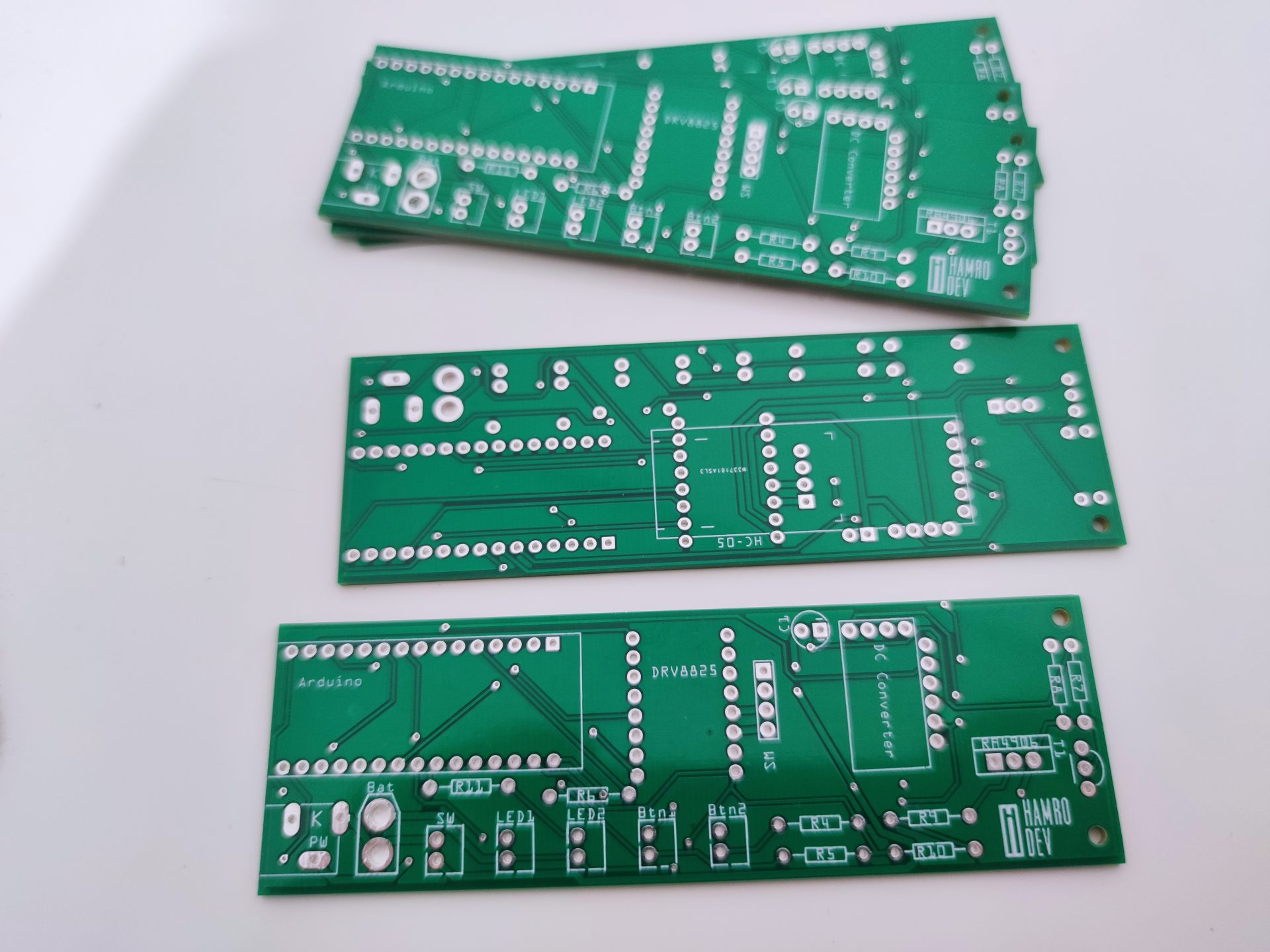

• Desarrollo de la PCB personalizada para control del motor y comunicación.
• Diseño CAD e impresión 3D de las carcasas.
• Diseño del adaptador para clavijas en metal.

Este proyecto no solo supuso un reto técnico multidisciplinar, sino también un ejemplo de colaboración entre desarrollo de software y hardware para resolver una necesidad real de forma innovadora.
