Caja de montaje industrial

Caja personalizada para montaje de switch encoder isolator

Proyecto realizado para Jorton Industrial

Diseño y fabricación de una caja a medida para el montaje de un sistema electrónico diseñado y fabricado por Jorton Industrial que consiste en un Switch Encoder Isolator, encargado de conmutar entre dos encoders con alimentación y señales completamente aisladas. El sistema permite seleccionar entre dos fuentes de señal (encoders) hacia una misma salida, garantizando aislamiento eléctrico entre entradas y evitando interferencias o conflictos de señal.

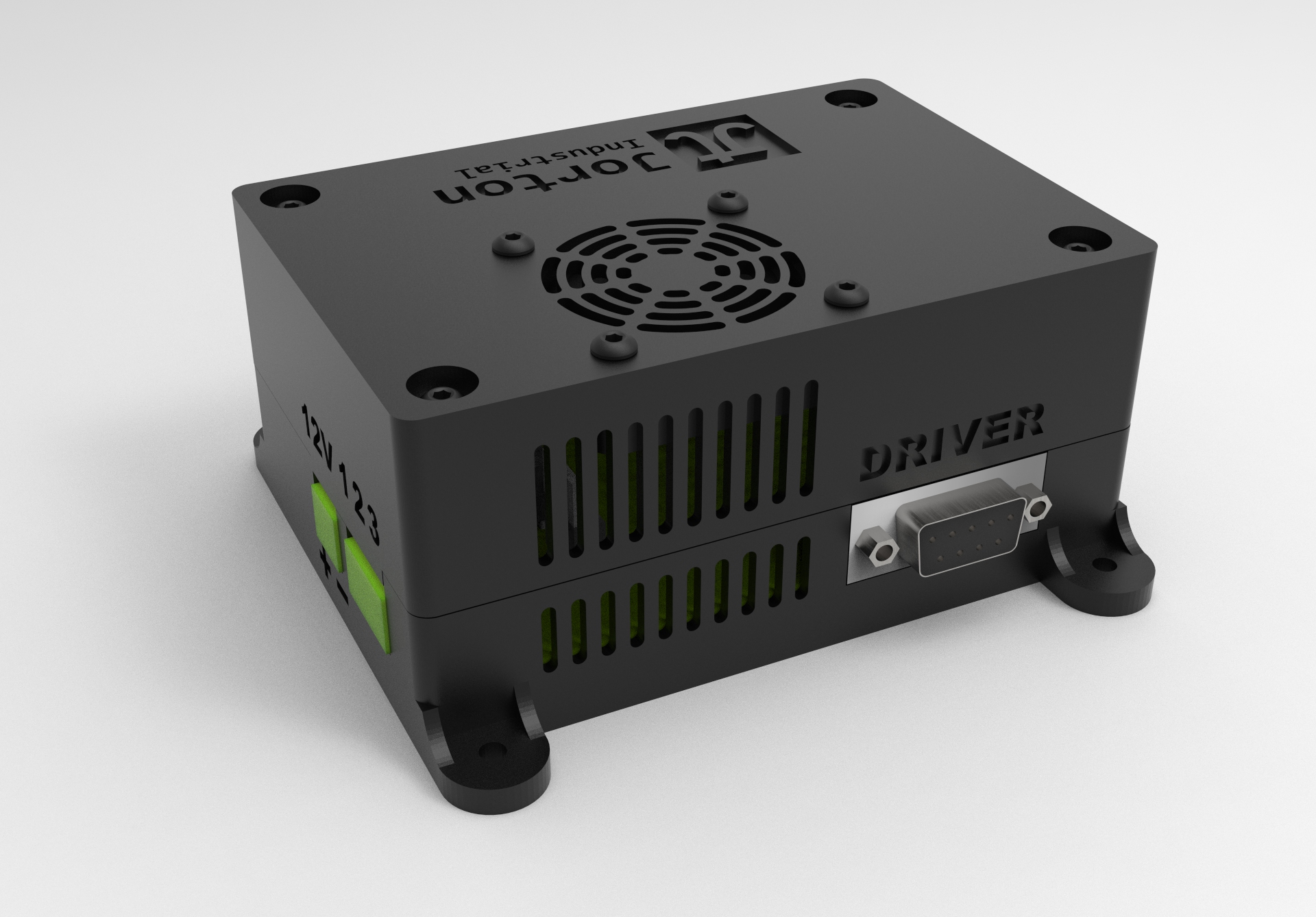

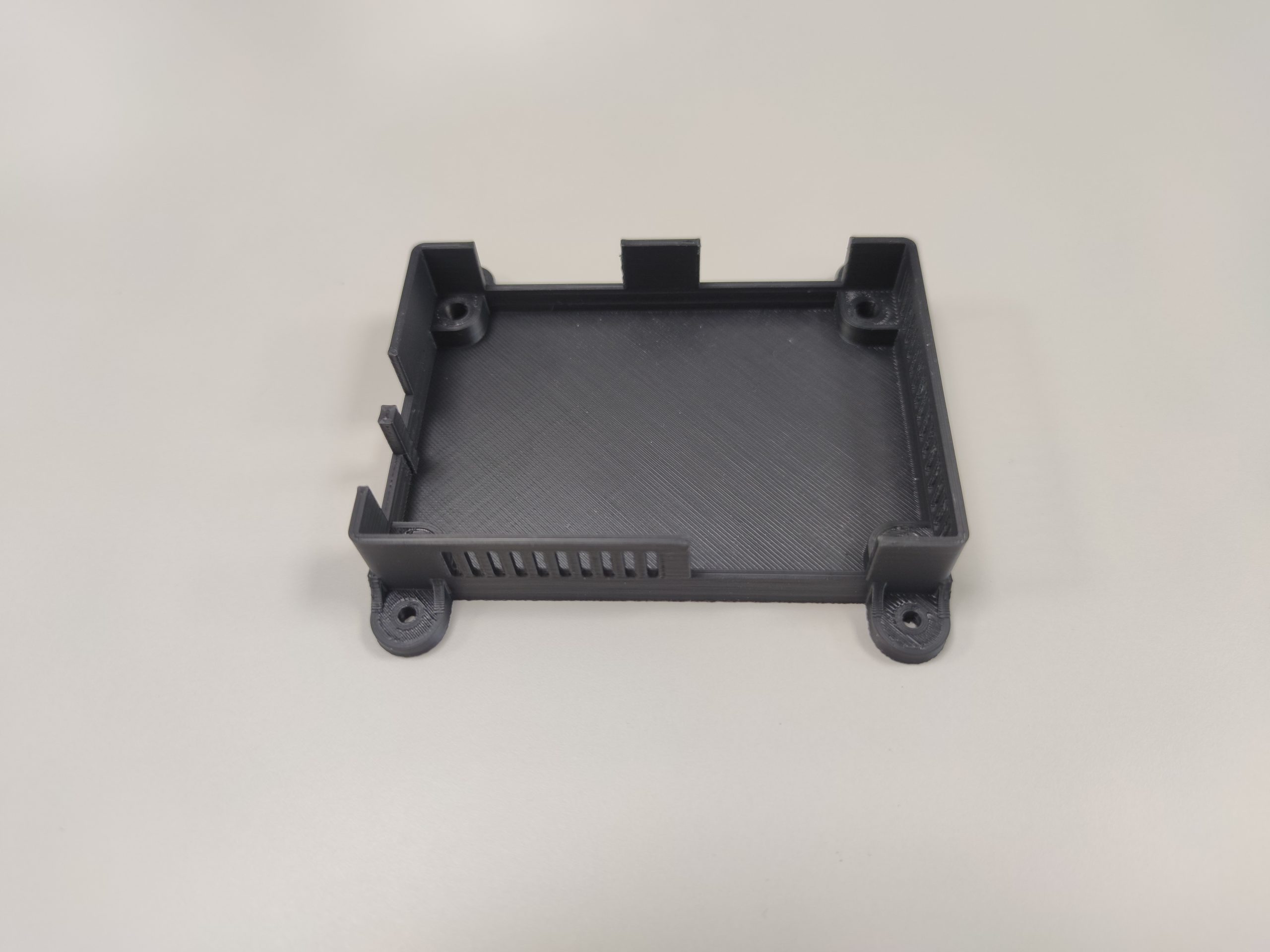

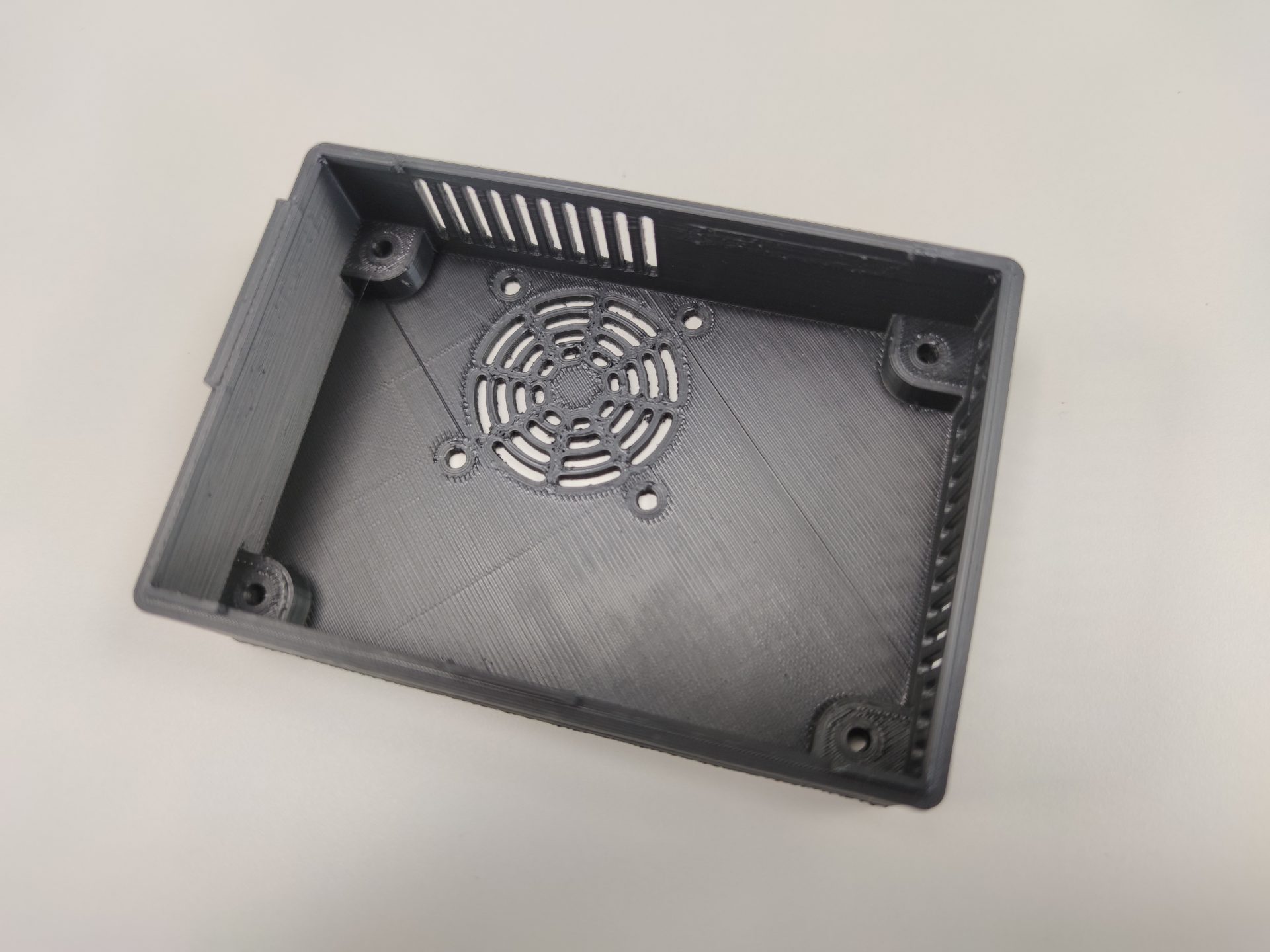

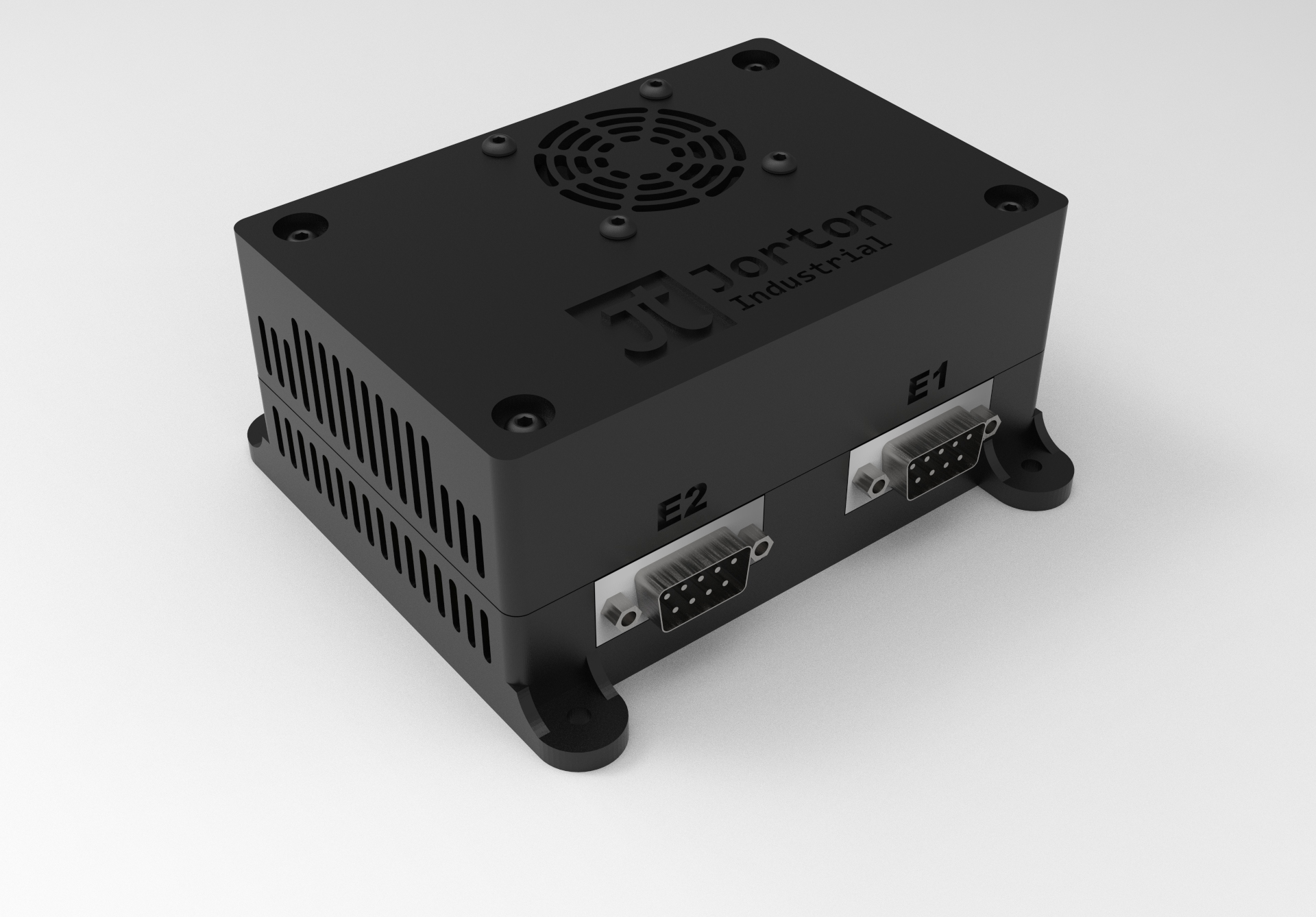

La caja ha sido diseñada íntegramente en 3D e impresa en ASA, adaptada a las necesidades funcionales, térmicas y de montaje de la electrónica. Está fabricada en dos piezas con detalles integrados para una instalación profesional:

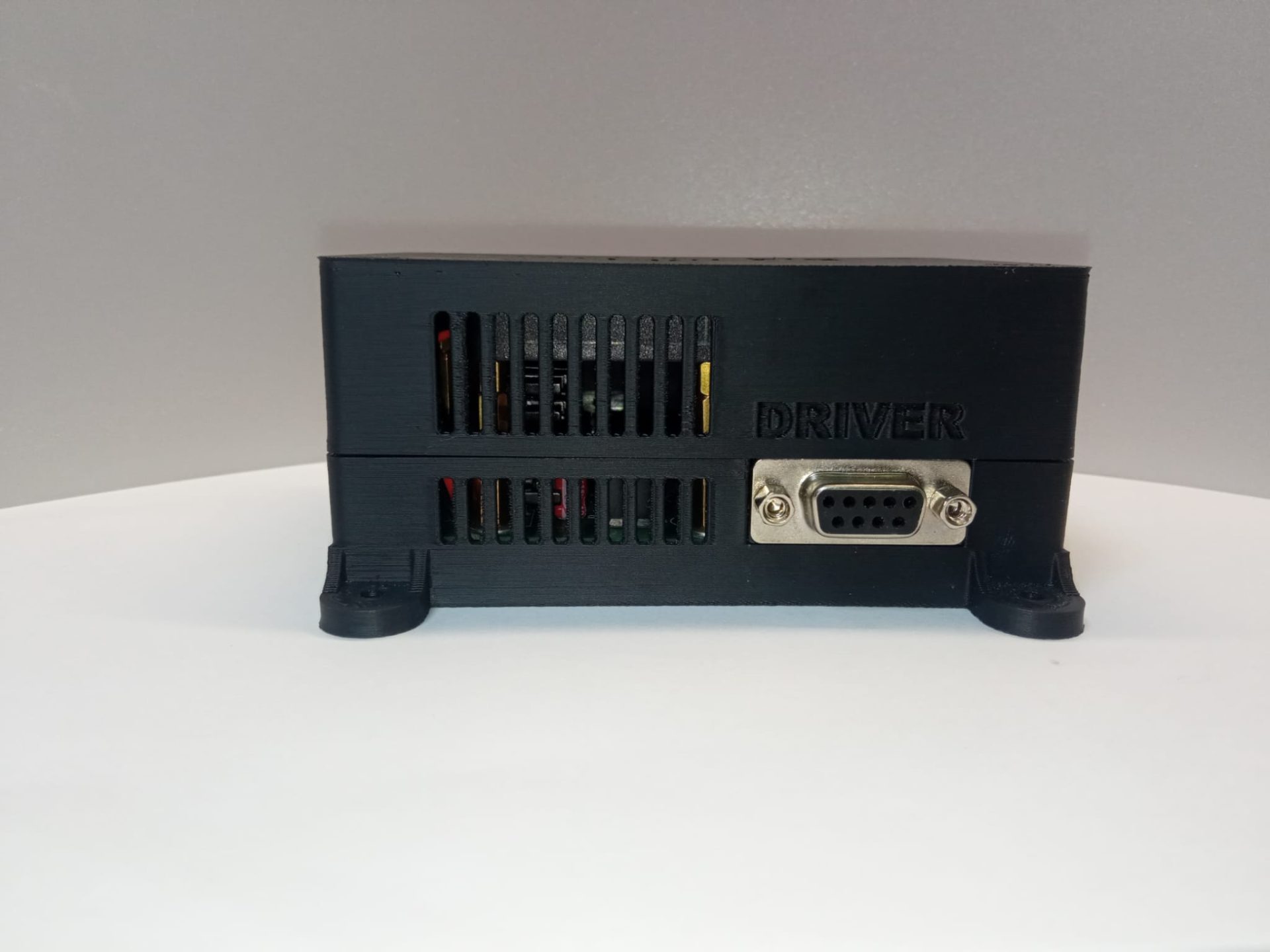

• Ventilación optimizada: incluye una rejilla para ventilador y aberturas distribuidas para mantener una correcta circulación del aire.
• Anclaje rápido: Incorpora soportes para fijación directa a panel mediante tornillería.

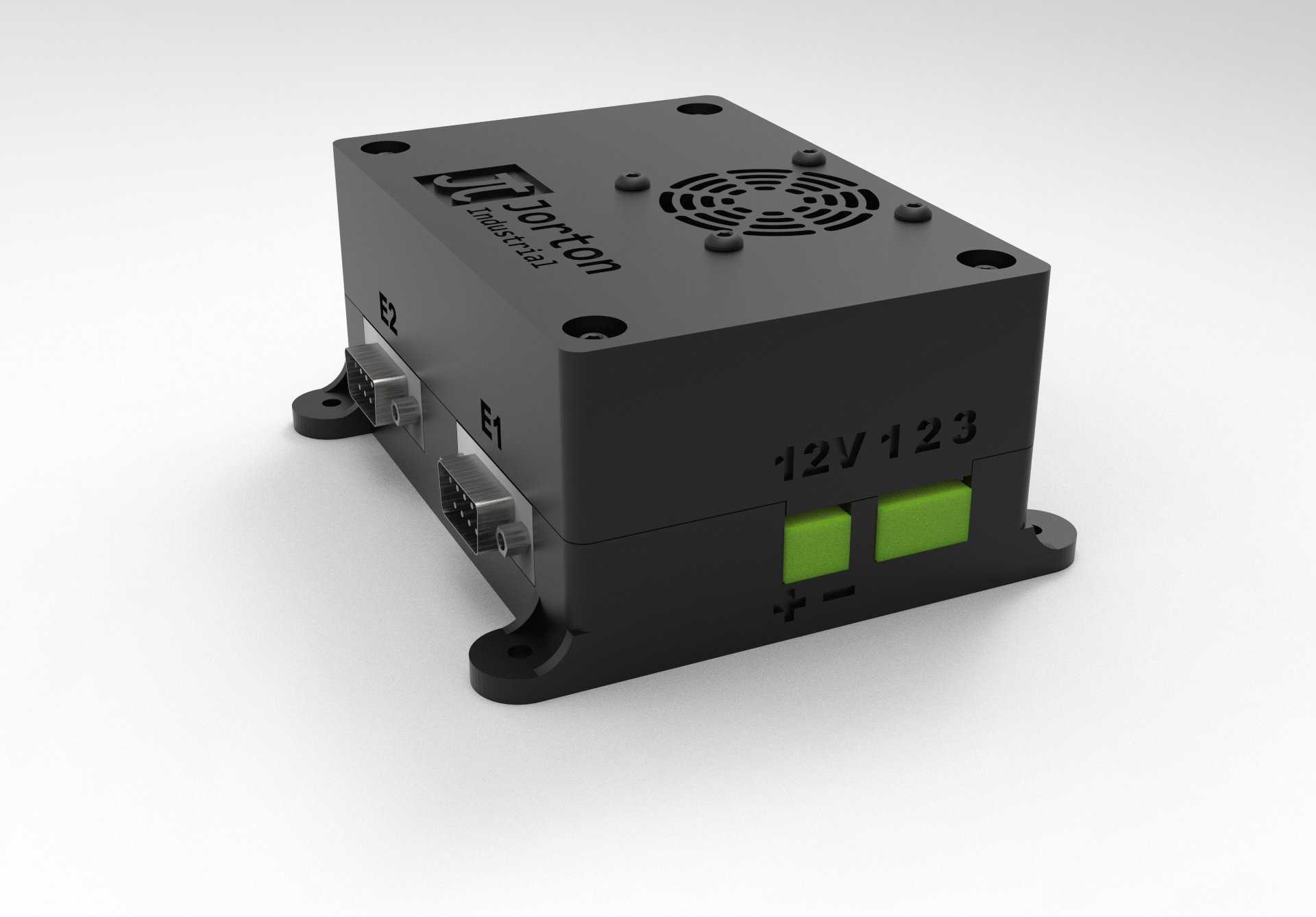

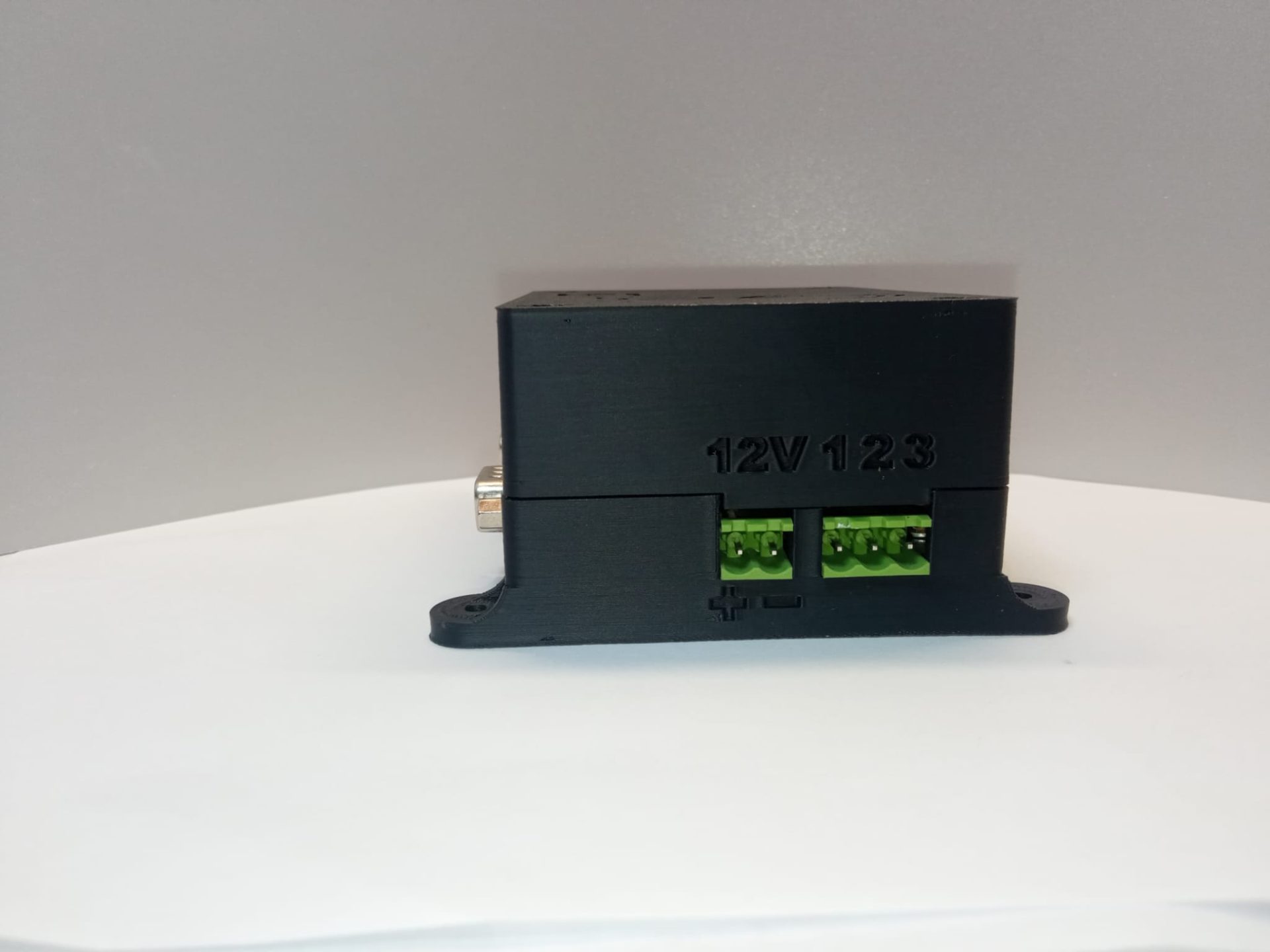

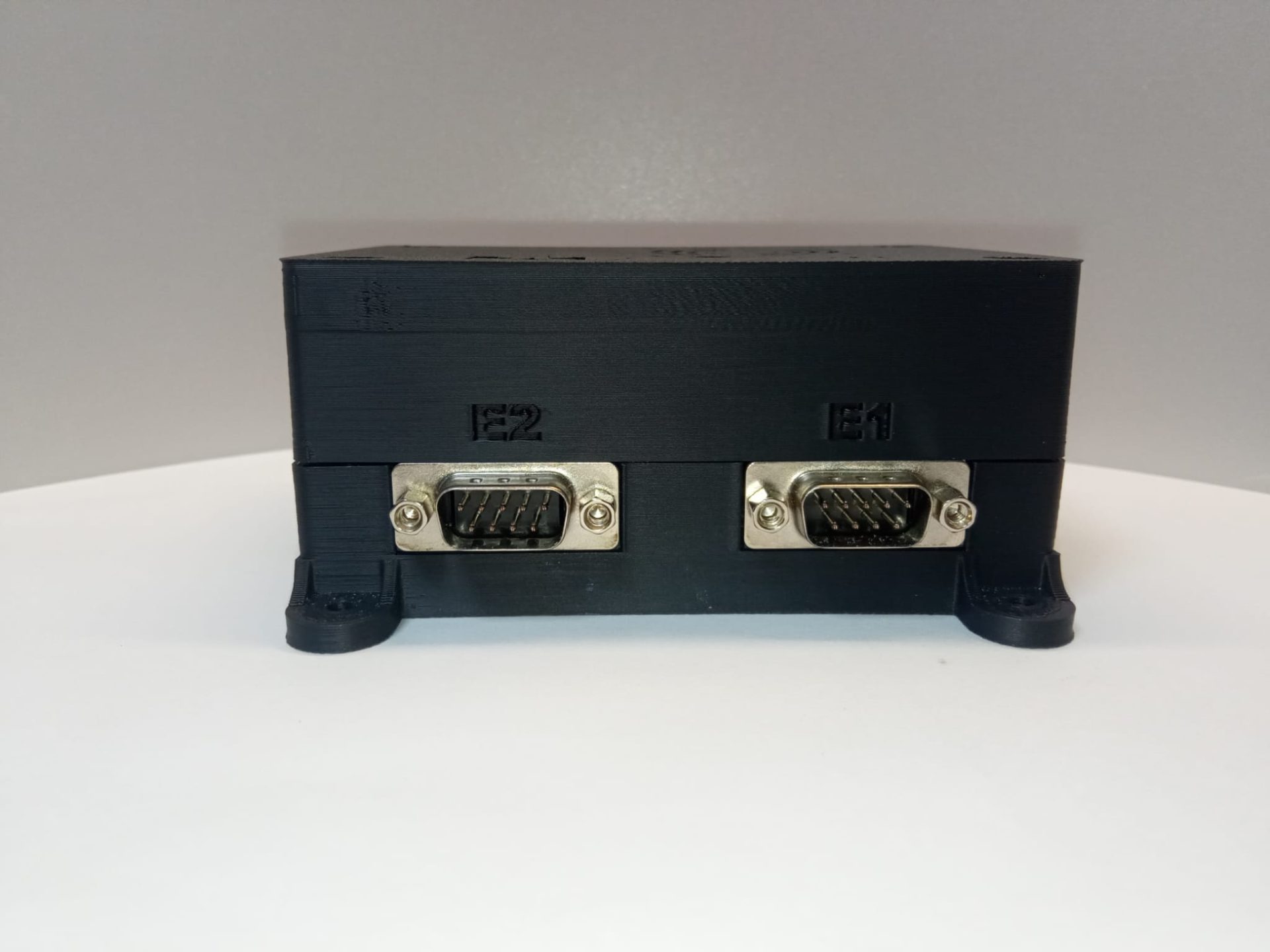

• Rotulación integrada: Los nombres de cada conexión y el logo de la empresa están integrados directamente en el diseño 3D, eliminando la necesidad de etiquetas adhesivas.

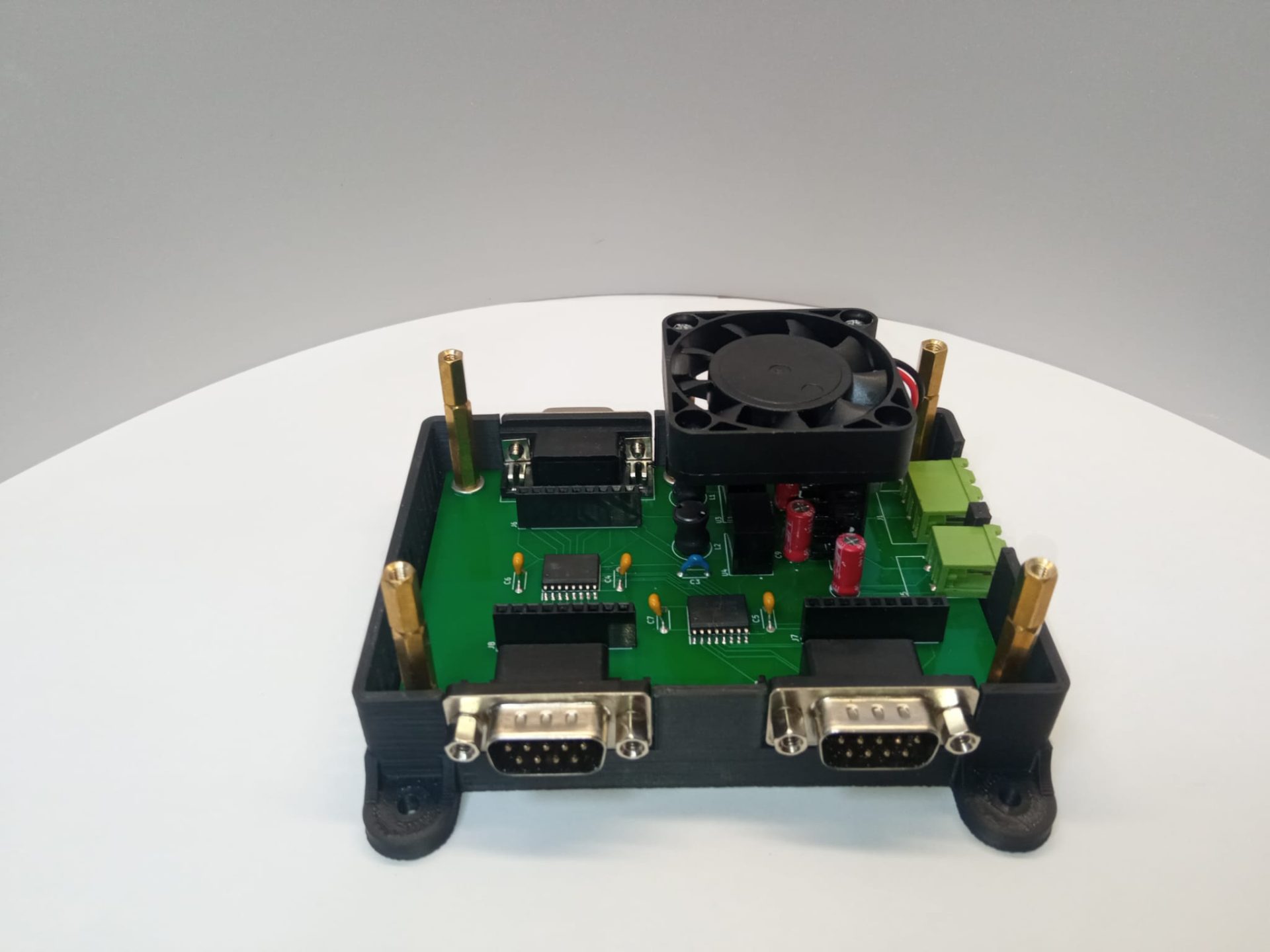

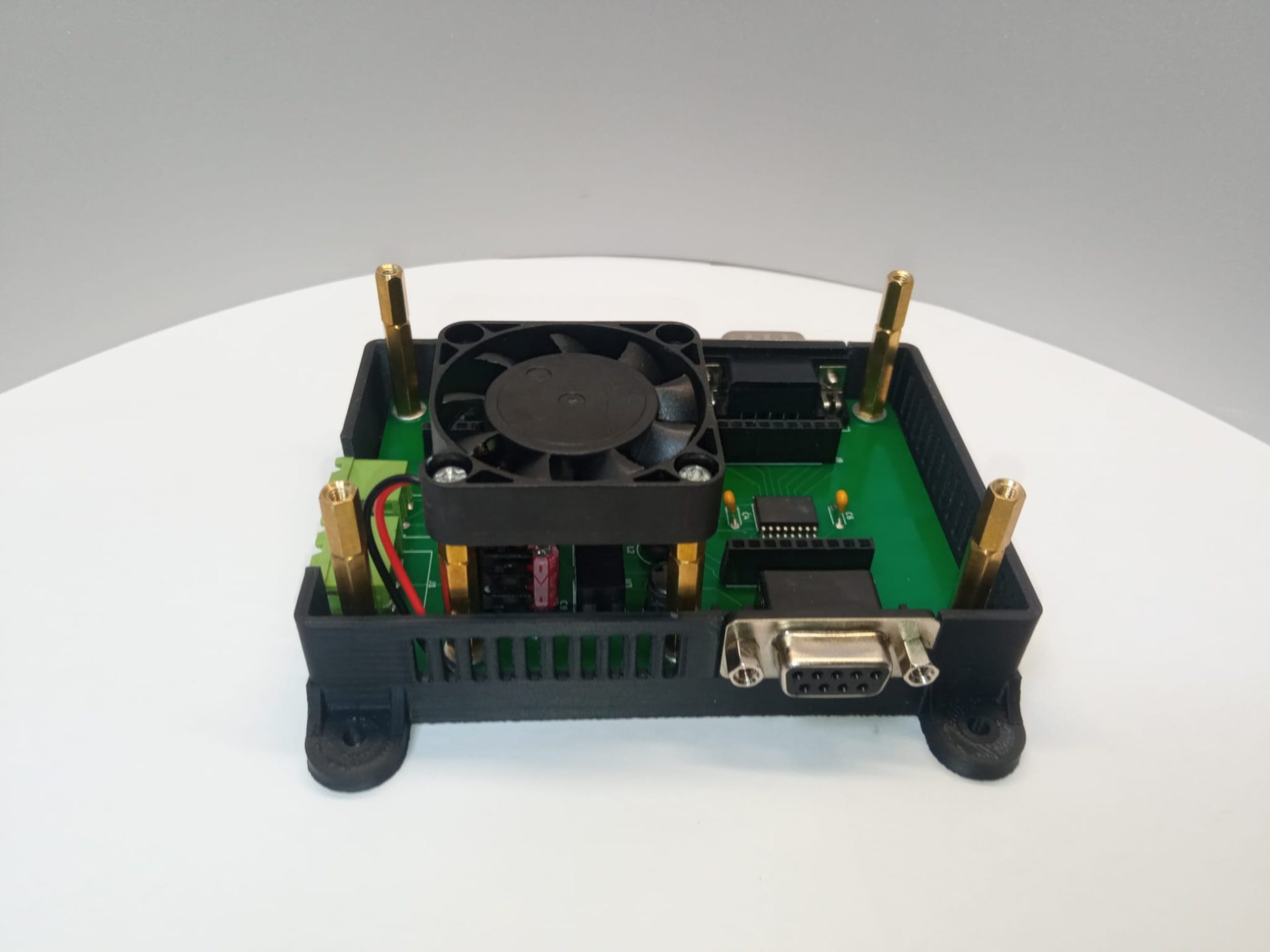

La electrónica está instalada sobre PCB diseñada a medida, alojada de forma segura en la carcasa, y preparada para su mantenimiento y conexión rápida. El sistema interno de conmutación garantiza aislamiento galvánico entre las dos señales de entrada, asegurando compatibilidad con entornos industriales exigentes donde la fiabilidad y la integridad de las señales son fundamentales.

Este proyecto es un ejemplo claro de colaboración técnica con enfoque en personalización, integración mecánica y robustez para uso industrial.
